Description

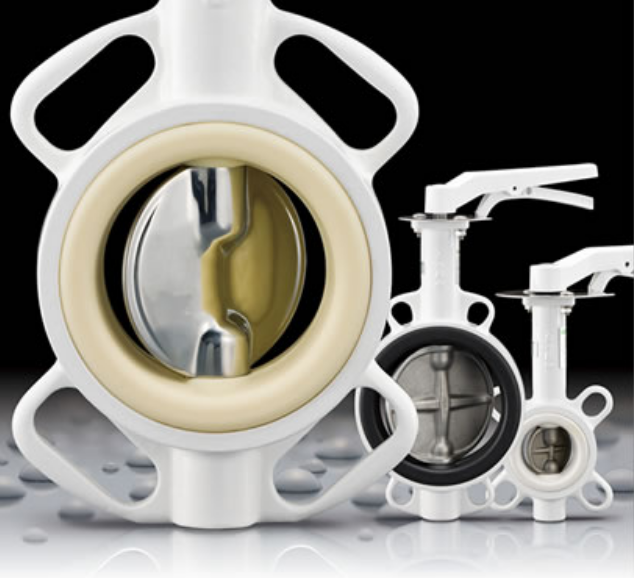

Van bướm dòng EJ có vòng bi gốc hiệu suất cao, chịu được nhiệt độ và áp suất cao. Ổ trục chính là kim loại nền nhiều lớp để mang lại bề mặt ổ trục hiệu suất cao có khả năng chịu được áp suất và nhiệt độ cao. Cùng tìm hiểu chi tiết về dòng van chịu áp suất và nhiệt độ cao này nhé.
Đặc điểm cấu trúc van bướm dòng EJ
- 3 loại vật liệu Ghế: VMQ(Cao su silicone) có thể được sử dụng cho nhiều ứng dụng nhiệt độ, W-NBR(NBR trắng), phù hợp để sử dụng trong ngành chế biến thực phẩm và FKM(cao su Fluoro) có đặc tính như độ bền và ý tưởng về độ bền để sử dụng trên nhiều ứng dụng chất lỏng. W-NBR và VMQ đáp ứng yêu cầu của FDA.
- Tất cả các kích cỡ đều phù hợp với mặt bích EN1092 PN6, PN10, PN16 / BS10 Bảng E/ASME Class125 và Class150.
- Tích hợp mặt bích gắn bộ truyền động ISO 5211. Bất kỳ thiết bị truyền động van khí nén, điện nào được cung cấp cùng với mặt bích lắp van ISO 5211 đều có thể dễ dàng lắp đặt để truyền động van tại hiện trường.
- Vòng bi gốc hiệu suất cao có độ bền để chịu được nhiệt độ và áp suất cao. Ổ trục chính của dòng EJ là kim loại nền nhiều lớp để mang lại bề mặt ổ trục hiệu suất cao có khả năng chịu được áp suất và nhiệt độ cao.
- Vòng dự phòng xung quanh thân duy trì hiệu suất của việc bịt kín thân do chuyển động của thân / đĩa trong đệm / chỗ ngồi của van.
- Tính năng chịu lực thép không gỉ. Bên trong vòng bi thân trên không gỉ là vòng bi nhiều lớp được nhúng vào để mang lại khả năng vận hành trơn tru cho thân. Được đặt bên trong ổ đỡ thân là vòng đệm để bảo vệ và ngăn chặn việc thổi ra khỏi thân do áp suất bên trong.
- Đĩa được đánh bóng là tiêu chuẩn cho VMQ và tùy chọn cho ghế W-NBR để sử dụng trong ngành thực phẩm và dược phẩm.
Vật liệu
|
Các bộ phận
|
 |
Nguyên vật liệu
|
|
||
|
Thân hình
|
|
Gang dẻo (EN-GJS-450-10)
|
|
Thân cây
|
|
Thép không gỉ (AISI 410)
|
|
Đĩa
|
|
Thép không gỉ (A351 Gr.CF8M)
|
|
Ghế
|
|
W-NBR (NBR trắng)
VMQ (Cao su silicone) FKM (Cao su Fluoro) |
|
vòng chữ O
|
|
FKM
|
|
Ổ đỡ trục
|
|
Thép không gỉ
|
|
mang gốc
|
|
Vòng bi nhiều lớp*
|
|
Phích cắm
|
|
đúc kẽm
|
|
thân dưới
|
|
Thép không gỉ (AISI 410)
|
Bảng mặt bích
|
Tiêu chuẩn
|
|
TS EN 1092
|
|
BS10
|
|
ASME
B16.5 |
||||||
|
||||||||||||
|
Kích cỡ
|
|
PN6
|
|
PN10
|
|
PN16
|
|
Bảng E
|
|
Lớp150
|
||
|
||||||||||||
|
inch
|
|
mm
|
||||||||||
|
||||||||||||
|
2
|
|
50
|
|
 |
|
|
|
|
|
|
|
 |
|
2-1/2
|
|
65
|
|
|
|
|
|
|
|
|
|
|
|
3
|
|
80
|
|
|
|
|
|
|
|
|
|
|
|
4
|
|
100
|
|
|
|
|
|
|
|
|
|
|
|
5
|
|
125
|
|
|
|
|
|
|
|
|
|
|
|
6
|
|
150
|
|
|
|
|
|
|
|
|
|
|
|
số 8
|
|
200
|
|
|
|
|
|
|
|
|
|
|
|
10
|
|
250
|
|
|
|
|
|
|
|
|
|
|
|
12
|
|
300
|
|
|
|
|
|
|
|
|
|
|
: Lắp đặt tiêu chuẩn: Lắp đặt đặc biệt (Cần định tâm đúng cách) một lớp lót bằng thép.Thông số kỹ thuật
Áp suất dịch vụ tối đa
Vật liệu thân
Tiêu chuẩn áp dụng
Mặt bích khớp nối
Meso – Chuyên cung cấp Van bướm KITZ chính hãng
Công ty Meso là một trong những đơn vị hàng đầu chuyên cung cấp các sản phẩm van bướm dòng EJ chính hãng tại Việt Nam. Với đội ngũ nhân viên giàu kinh nghiệm và sự tận tâm với khách hàng, Meso cam kết mang đến cho quý khách hàng những sản phẩm chất lượng và dịch vụ hoàn hảo.
Mọi sản phẩm của Meso đều được nhập khẩu trực tiếp từ các nhà sản xuất uy tín trên thế giới và đảm bảo đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và an toàn trong quá trình sử dụng. Chúng tôi luôn đặt chất lượng và uy tín lên hàng đầu và mong muốn trở thành đối tác tin cậy của quý khách hàng.
Nếu bạn đang tìm kiếm một nhà cung cấp đáng tin cậy cho các sản phẩm Van bướm gang dẻo dòng DJ chính hãng, hãy liên hệ với Meso để được tư vấn và hỗ trợ tốt nhất.
