Trunnion gắn van Metaball là sản phẩm van bi kim loại với khả năng hoạt động hiệu quả trong các điều kiện áp suất cao, nhiệt độ cao, và với nhiều loại chất lỏng khác nhau. Sản phẩm này đáp ứng các tiêu chuẩn thiết kế và chứng nhận an toàn, đảm bảo sự tin cậy và độ bền cao. Các tính năng và đặc điểm kỹ thuật của Trunnion gắn van Metaball được thiết kế để đáp ứng nhu cầu của các ngành công nghiệp đa dạng.

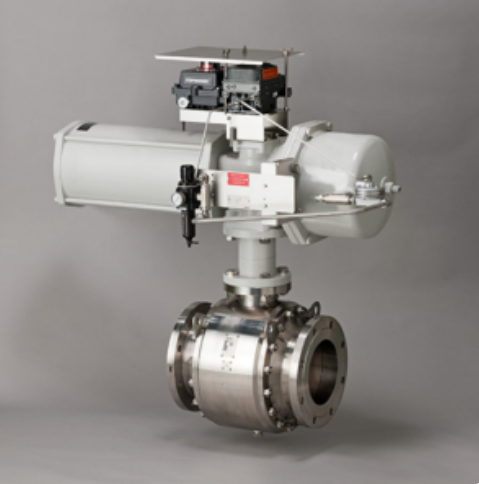

Giới thiệu sơ lược về sản phẩm Trunnion gắn van Metaball
Trunnion gắn van Metaball là một loại van bi kim loại được thiết kế đặc biệt để sử dụng cho các chất lỏng có nhiệt độ cao và áp suất cao, bột, chất lỏng bột giấy và các loại bùn khác nhau. Với việc sử dụng các tấm kim loại, loại van này đã mở rộng đáng kể phạm vi thông số kỹ thuật, giúp cho nó có thể phù hợp với nhiều ứng dụng khác nhau.
Van bi kim loại loại Trunnion đã mở rộng đáng kể phạm vi thông số kỹ thuật, vốn khó phù hợp với van tấm PTFE/nylon thông thường, bằng cách sử dụng các tấm kim loại.
Nó có thể được sử dụng cho các chất lỏng như nhiệt độ cao và áp suất cao, bột, chất lỏng bột giấy và các loại bùn khác nhau.
Tính năng và đặc điểm kỹ thuật
TIÊU CHUẨN THIẾT KẾ TỔNG THỂ
- Thiết kế: API 6D/ISO 14313 (Ngoại trừ CL 600-24)
- Mặt đối mặt: API 6D/ASME B16.10
- Đầu kết nối: ASME B16.5
- Đường kính lỗ khoan: API 6D/ISO 14313
- Độ dày của tường: ASME PBVC Phần VⅢ
CHỨNG NHẬN
- Phát thải nhất thời: ISO 15848-1 BH CO1
- Thử lửa: API 6FA
- PED: 2014/68/EU
- ATEX: 2014/34/EU
- SIL: IEC 61508 (SIL 2)
DẠNG SẢN PHẨM
- Áp suất danh định: Class 150 đến 600
- Kích thước danh nghĩa: NPS 2 đến 24 (DN 50 đến 600)
- Chất liệu vỏ:
- Thép carbon, thép hợp kim,
- Thép không gỉ Austenitic, thép không gỉ Duplex,
- Được làm bằng thép hợp kim cao, hợp kim niken
- Chất liệu ghế:
Phun nhiệt hợp kim 316SS + Ni- Cr
>Xem thêm: Van Bi Gắn Trunnion (T60S series)
TÍNH NĂNG THIẾT KẾ
- Kết cấu: Thân và nắp bắt vít 3 mảnh
- Vật liệu tiêu chuẩn: NACE MR0175, ASTM và các loại khác
- Cơ chế niêm phong hiệu suất cao
- Mô-men xoắn vận hành thấp
- Đóng gói với cơ chế niêm phong tải trực tiếp
- Chức năng Double Block và Bleed
- Tự giải phóng áp lực khoang quá mức
- Thiết kế an toàn cháy nổKết cấu thân và ghế bóng chống xì hơi
- Thiết kế cung cấp chống tĩnh điện
- Có thiết bị khóa cho hoạt động đòn bẩy
- Tấm gắn bộ truyền động ISO 5211
