Hiện nay, các nhà máy và khu công nghiệp ngày càng mở rộng, cải tạo và nâng cấp liên tục, việc thiếu dữ liệu hiện trạng chính xác đang trở thành rào cản lớn đối với tiến độ và chi phí dự án. Scan to BIM – quy trình chuyển đổi dữ liệu quét 3D thành mô hình BIM – đang dần trở thành giải pháp tiêu chuẩn trong các dự án công nghiệp quy mô lớn như nhà máy sản xuất, xi măng, dầu khí, điện, thép và hạ tầng kỹ thuật.
Scan to BIM là gì?
Scan to BIM là quy trình gồm 3 bước chính:
- Quét laser 3D hiện trạng (As-Built) bằng máy quét chuyên dụng như FARO
- Xử lý dữ liệu point cloud để tạo mô hình hình học chính xác
- Dựng mô hình BIM chứa đầy đủ thông tin kỹ thuật phục vụ thiết kế, thi công và vận hành
Khác với phương pháp đo thủ công hoặc sử dụng bản vẽ cũ, Scan to BIM phản ánh chính xác 100% hiện trạng thực tế tại thời điểm khảo sát.
Vì sao Scan to BIM trở thành xu hướng trong dự án công nghiệp?
1. Nhà máy phức tạp và thay đổi liên tục
Các dự án công nghiệp thường có:
- Mạng lưới đường ống dày đặc
- Kết cấu thép chồng chéo
- Hệ thống điện, khí nén, HVAC phức tạp
- Thiết bị được bổ sung theo từng giai đoạn
Bản vẽ thiết kế ban đầu nhanh chóng không còn đúng với thực tế, khiến việc cải tạo hoặc mở rộng tiềm ẩn nhiều rủi ro.
2. Rủi ro xung đột kỹ thuật rất cao
Nếu không có mô hình hiện trạng chính xác:
- Dễ va chạm đường ống khi lắp thiết bị mới
- Phải dừng dây chuyền để chỉnh sửa
- Phát sinh chi phí và kéo dài tiến độ
Scan to BIM giúp phát hiện xung đột ngay từ giai đoạn thiết kế.
3. Yêu cầu ngày càng cao về số hóa và quản lý vòng đời
Chủ đầu tư ngày càng quan tâm đến:
- Quản lý tài sản
- Bảo trì dự đoán
- Chuyển đổi số nhà máy (Smart Factory)
BIM là nền tảng không thể thiếu để tiến tới Digital Twin và quản lý vận hành thông minh.
Lợi ích của Scan to BIM trong dự án công nghiệp lớn
Dữ liệu hiện trạng chính xác tuyệt đối
Máy quét FARO thu thập hàng triệu điểm/giây với độ chính xác đến mm, giúp:
- Đo chính xác kích thước và vị trí thiết bị
- Nắm rõ không gian lắp đặt thực tế
- Loại bỏ sai số đo thủ công
Tối ưu thiết kế cải tạo và mở rộng
Mô hình BIM cho phép:
- Mô phỏng phương án lắp đặt
- So sánh nhiều kịch bản thi công
- Lựa chọn phương án ít ảnh hưởng sản xuất nhất
Giảm chi phí phát sinh và thời gian dừng máy
Phát hiện xung đột trước khi thi công giúp:
- Tránh tháo lắp lại nhiều lần
- Giảm dừng chuyền sản xuất
- Rút ngắn tiến độ dự án
Nền tảng cho quản lý vận hành và Digital Twin
Mô hình BIM từ Scan to BIM có thể tích hợp với:
- CMMS (bảo trì)
- MES/SCADA
- Hệ thống IoT
Tạo tiền đề xây dựng Digital Twin nhà máy.

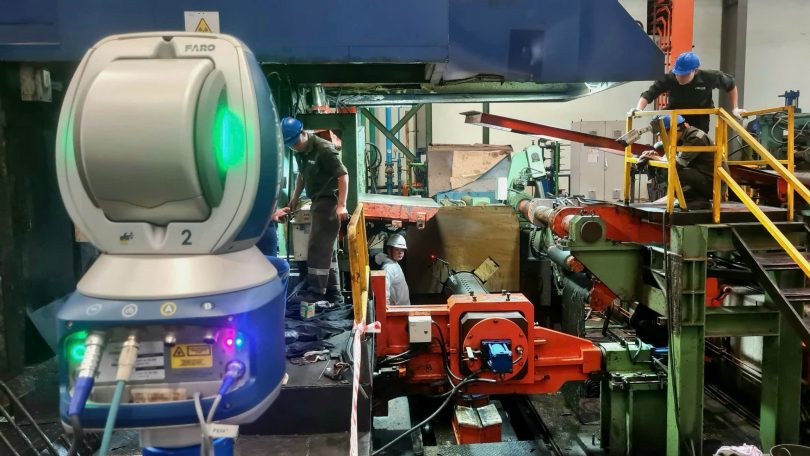

>>Xem thêm: FARO Laser Tracker – Giải pháp căn chỉnh thiết bị sản xuất chính xác
Ứng dụng Scan to BIM trong các ngành công nghiệp
Nhà máy sản xuất
- Bố trí lại dây chuyền
- Lắp robot tự động
- Nâng cấp hệ thống MEP
Xi măng – Nhiệt điện – Thép
- Mô hình hóa đường ống phức tạp
- Lập kế hoạch bảo trì lớn
- Cải tạo hệ thống vận chuyển vật liệu
Dầu khí – Hóa chất
- Đảm bảo an toàn không gian hạn chế
- Kiểm soát xung đột hệ thống
- Quản lý tài sản dài hạn
Khu công nghiệp và hạ tầng kỹ thuật
- Quản lý nhiều nhà xưởng trong cùng khu
- Chuẩn hóa dữ liệu phục vụ vận hành
Vai trò của công nghệ quét 3D FARO trong Scan to BIM
Thiết bị FARO được sử dụng rộng rãi trong các dự án công nghiệp vì:
- Quét nhanh, phù hợp không gian lớn
- Độ chính xác cao, ổn định trong môi trường nhà máy
- Thu thập được cả khu vực khó tiếp cận
- Tương thích tốt với phần mềm BIM (Revit, Navisworks, Plant 3D…)
FARO giúp quá trình Scan to BIM diễn ra nhanh – chính xác – tiết kiệm chi phí hơn so với các phương pháp đo truyền thống.
>>Xem thêm: Vai trò của quét 3D FARO trong số hóa toàn bộ hiện trạng nhà xưởng
Meso Group – Đơn vị triển khai Scan to BIM chuyên nghiệp cho dự án công nghiệp
Meso Group cung cấp giải pháp Scan to BIM trọn gói:
- Khảo sát và quét laser 3D FARO hiện trạng
- Xử lý dữ liệu point cloud
- Dựng mô hình BIM As-Built theo yêu cầu
- Hỗ trợ thiết kế cải tạo, mở rộng nhà máy
- Cho thuê và cung cấp thiết bị quét 3D FARO chính hãng
Meso Group đã và đang triển khai cho nhiều lĩnh vực: ô tô, xi măng, dầu khí, cơ khí chính xác, năng lượng.
