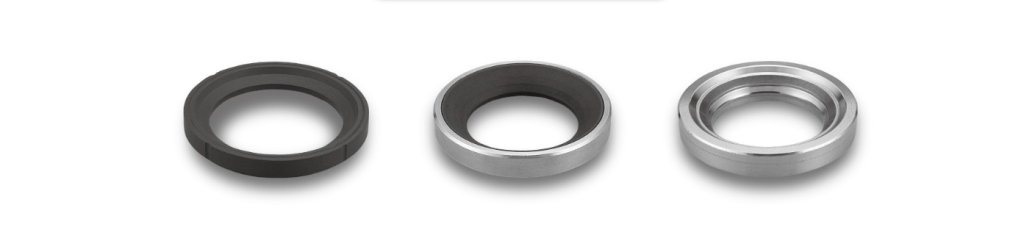

Ball seats

Description

Ball seats – Ghế bi của chúng tôi là lựa chọn hoàn hảo cho các ứng dụng van bi. Với ghế bi độc đáo, chúng tôi đã tạo ra một sản phẩm vượt trội với hiệu suất cao và độ bền cơ học ưu việt.

Các vật liệu ghế sau đây có sẵn

Material	Features	Maximum Service Temperature
Virgin PTFE	Kháng hóa chất cao và hiệu quả hoạt động	200℃
HYPATITE® PTFE	Tính thấm monome thấp hơn và khả năng chống nén và rão cao hơn các vật liệu PTFE khác	260℃/270℃*1
Carbon filled PTFE	Khả năng chịu nhiệt và mài mòn tuyệt vời	260℃/270℃*1
FILLTITE®*	Khả năng chịu nhiệt cao nhất trong số các vật liệu dựa trên PTFE	300℃*2
Graphite	Tuyệt vời cho dịch vụ nhiệt độ cao	500℃
Metal	Tuyệt vời cho dịch vụ mài mòn và nhiệt độ cao	500℃/525℃*3
PEEK	Khả năng chịu nhiệt và độ bền cơ học cao hơn	270℃
Glass fiber filled PTFE with MoS2	Khả năng chống mài mòn và hiệu quả hoạt động cao hơn	230℃
Nylon with MoS2	Higher mechanical strength	140℃



Ghế bi PTFE HYPATITE® (Van carbon và thép không gỉ)

Van bi KITZ được trang bị, theo tiêu chuẩn của nhà sản xuất, với ghế bi HYPATITE® PTFE làm bằng PTFE biến tính, một chất đồng trùng hợp PTFE được gia cố phân tử và được thiết kế đặc biệt để có hiệu suất cao, bao gồm:

• Phạm vi nhiệt độ hoạt động rộng từ −29°C (-20°F) đến 270°C (518°F) Sê-ri SCTDZ/UTDZ(M), 260°C (500°F) UTB và SCTAZ/UTAZ(M).
• Đây là thiết kế van tiêu chuẩn và vật liệu được sử dụng cho các dịch vụ nhiệt độ trung bình đến cao. Phạm vi nhiệt độ thấp hơn có thể được mở rộng xuống −196°C (-321°F) bằng thiết kế nắp ca-pô mở rộng và vật liệu dịch vụ nhiệt độ thấp đặc biệt.
• Kháng hóa chất cao tương đương với PTFE nguyên chất.
• Độ thấm monome thấp hơn các vật liệu PTFE khác.
• Độ bền cơ học cao chống nén và rão (dòng chảy lạnh), vượt trội so với các vật liệu PTFE khác trong vòng đời dài.
• Hoạt động trơn tru, vì nó có trọng lượng riêng và hệ số ma sát bằng với PTFE nguyên chất.
• Ngăn ngừa ô nhiễm cho dây chuyền sản xuất vì tính ổn định của nó, hiệu suất tương đương với PTFE nguyên chất.
• Hiệu suất bịt kín cao nhờ khả năng phục hồi của nó, tính năng tiêu biểu của PTFE.

Ball seats FILLTITE®

• Khả năng chịu nhiệt cao nhất trong số các vật liệu dựa trên PTFE.
• Phạm vi nhiệt độ phục vụ: -29°C đến 300°C
• Biểu tượng cắt: 1H

1. Lựa chọn trang trí cho dịch vụ mài mòn nóng

Van bi ngồi bằng kim loại được đảm bảo cho nhiệt độ sử dụng tối đa là 300°C (572°F) (ký hiệu Trim 5H) và 500°C (932°F) (ký hiệu Trim 6H*1*2). Đối với van bi có đế ngồi bằng than chì cứng, nhiệt độ vận hành tối đa là 500°C (932°F) cũng được đảm bảo (Ký hiệu Trim 3H*2). Vật liệu làm kín và trang trí chịu nhiệt đủ điều kiện cho các van này sử dụng dịch vụ chịu nhiệt và mài mòn mà các van bi ngồi mềm thông thường không thể xử lý đúng cách do các đặc tính chịu nhiệt hạn chế và tính chất cơ học của ghế mềm.

“FILLTITE®” là ghế bóng được gia cố đặc biệt, được chế tạo bằng cách sử dụng nhiều chất độn gốc carbon vào PTFE hơn so với PTFE chứa đầy carbon thông thường, giúp cải thiện đáng kể khả năng chịu nhiệt và mài mòn. Vật liệu này cho thấy khả năng vận hành, độ bền, khả năng kháng hóa chất và khả năng bịt kín tuyệt vời ở nhiệt độ cao 300°C. Ngoài ra, ghế bóng có thể thay thế được với hầu hết các ghế bóng thông thường của chúng tôi, vì vậy nó cũng có lợi thế về chi phí.

*1 Nhiệt độ được giới hạn ở 450°C (842°F) đối với van bi gắn trục có viền 6H

*2 Vật liệu vỏ WCB: Khi tiếp xúc lâu với nhiệt độ trên 425°C (797°F), pha cacbua của thép có thể chuyển đổi thành than chì.
Được phép, nhưng không nên sử dụng trong thời gian dài trên 425°C (797°F).

2. Cung cấp an toàn cháy nổ vô điều kiện

Trong khi các đế bằng than chì cứng hoặc kim loại có khả năng chịu nhiệt cực cao, các bộ phận bịt kín khác như đệm kín và miếng đệm mặt bích được làm bằng than chì dẻo, một vật liệu chịu nhiệt khác, do đó không bộ phận nào của van bị ảnh hưởng bởi môi trường nóng bất thường. Ngoài ra, việc cung cấp thiết bị chống tĩnh điện là không cần thiết do tính dẫn điện giữa các thành phần.

3. Dễ dàng bảo trì

Cấu trúc thân van tách rời mang đến sự thuận tiện trong việc bảo trì dễ dàng, một yêu cầu quan trọng để xử lý bùn và các chất lỏng nhớt khác.

4. Tự động hóa van

Cơ cấu truyền động van quay một phần tư giúp cho việc lắp đặt các biện pháp tự động hóa van như bộ truyền động điện và khí nén dễ dàng hơn về mặt kỹ thuật. Van bi nổi KITZ sử dụng miếng đệm gắn bộ truyền động tích hợp, tuân thủ ISO 5211 và CAPI, để lắp bộ truyền động tại chỗ dễ dàng, an toàn và đảm bảo mà không cần tháo các đệm van.

5. Hiệu suất dòng chảy cao

Thiết kế cổng đầy đủ cung cấp đặc tính dòng chảy tối đa và tuyến tính với tổn thất áp suất tối thiểu khi dòng chảy đi qua lỗ van. Đây là một yêu cầu thiết kế cần thiết đặc biệt đối với dịch vụ không gặp sự cố của
bùn và chất lỏng nhớt khác.

6. FILLTITE® seated ball valves (Trim1H)

7. Hard graphite seated ball valves (Trim 3H)
