Trong ngành sản xuất, khuôn mẫu là một trong những yếu tố ảnh hưởng trực tiếp đến chất lượng, năng suất và độ ổn định của sản phẩm. Sau thời gian dài vận hành, khuôn có thể bị mài mòn, biến dạng hoặc xuất hiện sai lệch tại các vị trí quan trọng. Nếu không được kiểm tra và xử lý kịp thời, những thay đổi nhỏ trên bề mặt khuôn có thể dẫn đến lỗi sản phẩm, tăng tỷ lệ phế phẩm và làm gián đoạn quá trình sản xuất.

Tuy nhiên, việc kiểm tra khuôn bằng phương pháp đo truyền thống thường gặp khó khăn, đặc biệt với những khuôn có biên dạng cong phức tạp, nhiều hốc sâu hoặc không còn dữ liệu thiết kế ban đầu. Trong trường hợp này, Scan 3D khuôn mẫu là giải pháp giúp doanh nghiệp số hóa nhanh hình dạng thực tế của khuôn, kiểm tra sai lệch, đánh giá độ mòn và hỗ trợ phục dựng dữ liệu CAD. Công nghệ này đang ngày càng được ứng dụng trong đo kiểm, reverse engineering và QA/QC công nghiệp.

1. Vì sao khuôn mẫu cần được kiểm tra định kỳ?

Khuôn mẫu thường hoạt động trong môi trường có áp lực, nhiệt độ và tần suất vận hành cao. Theo thời gian, các bề mặt làm việc có thể thay đổi so với thiết kế ban đầu.

Một số vấn đề thường gặp gồm:

Bề mặt khuôn bị mài mòn.
Góc cạnh hoặc bán kính bị thay đổi.
Biến dạng sau thời gian vận hành.
Xuất hiện vết nứt hoặc hư hỏng.
Sai lệch tại vị trí lắp ráp.
Bề mặt không còn đạt yêu cầu kỹ thuật.
Khuôn đã sửa chữa nhiều lần nhưng không còn dữ liệu chuẩn để đối chiếu.

Khi khuôn bị sai lệch, sản phẩm tạo ra cũng có nguy cơ xuất hiện các lỗi như:

Sai kích thước.
Sai hình dạng.
Lỗi bề mặt.
Khó lắp ráp.
Không đạt dung sai.
Tăng tỷ lệ phế phẩm.

Vì vậy, kiểm tra khuôn định kỳ giúp doanh nghiệp phát hiện vấn đề sớm và có kế hoạch bảo trì, sửa chữa hoặc thay thế phù hợp.

>>Xem thêm: Ứng dụng công nghệ quét 3D trong kiểm tra và phục hồi khuôn mẫu công nghiệp

2. Scan 3D giúp kiểm tra độ mòn khuôn như thế nào?

Scan 3D khuôn mẫu là quá trình sử dụng thiết bị đo quét 3D để thu thập dữ liệu hình học của khuôn trong không gian ba chiều. Thay vì chỉ đo một số điểm bằng dụng cụ truyền thống, công nghệ scan 3D có thể thu thập lượng lớn dữ liệu trên bề mặt khuôn, đặc biệt hữu ích với những khuôn có hình dạng phức tạp.

Quy trình cơ bản có thể được hình dung như sau: Khuôn thực tế → Scan 3D → Thu thập dữ liệu → Xử lý dữ liệu → So sánh CAD → Phân tích sai lệch → Báo cáo

2.1. Quét toàn bộ bề mặt khuôn

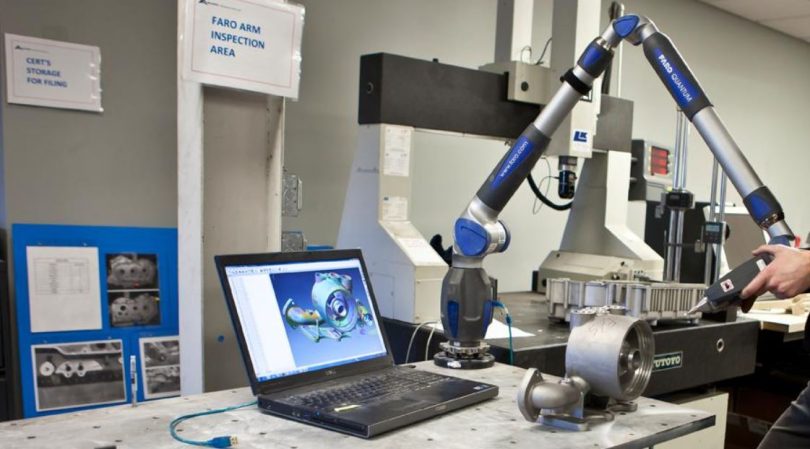

Kỹ thuật viên sử dụng thiết bị scan 3D để thu thập dữ liệu hình học trên bề mặt khuôn.

Tùy vào đặc điểm sản phẩm, quá trình đo quét có thể tập trung vào:

Bề mặt tạo hình.
Hốc khuôn.
Lõi khuôn.
Mặt phân khuôn.
Vị trí lắp ráp.
Các cạnh và bán kính quan trọng.
Những khu vực thường xuyên chịu ma sát.

So với việc chỉ đo một số vị trí đại diện, scan 3D có thể giúp thu thập dữ liệu trên phạm vi rộng hơn của khuôn.

2.2. Tạo dữ liệu 3D từ khuôn thực tế

Sau khi quét, dữ liệu được xử lý để tạo thành mô hình số thể hiện hình dạng thực tế của khuôn.

Dữ liệu có thể bao gồm:

Point cloud.
Mesh 3D.
Bề mặt số hóa.
Dữ liệu hình học phục vụ phân tích.

Đây là bước quan trọng vì dữ liệu thu thập được sẽ là cơ sở cho quá trình kiểm tra, so sánh hoặc reverse engineering.

2.3. So sánh khuôn thực tế với dữ liệu CAD

Nếu doanh nghiệp còn lưu trữ mô hình CAD ban đầu, dữ liệu scan có thể được sử dụng để đối chiếu với thiết kế.

Quy trình thường gồm:

CAD danh nghĩa → Dữ liệu scan thực tế → Căn chỉnh → So sánh → Phân tích sai lệch

Kết quả giúp kỹ sư xác định:

Khu vực có sai lệch.
Vị trí vượt dung sai.
Bề mặt bị mài mòn.
Vùng bị biến dạng.
Khu vực cần sửa chữa.

Kết quả có thể được trình bày dưới dạng bản đồ sai lệch trực quan, giúp doanh nghiệp dễ dàng nhận biết những khu vực cần ưu tiên xử lý.

>>Xem thêm: Tiến bộ Công Nghệ Quét 3D trong Quy Trình Đo Lường Biên Dạng Khuôn Mẫu

3. Khi nào doanh nghiệp nên thực hiện Scan 3D khuôn mẫu?

Không phải lúc nào doanh nghiệp cũng cần scan toàn bộ khuôn. Tuy nhiên, có một số trường hợp việc đo quét 3D mang lại giá trị rõ rệt.

Khuôn đã sử dụng trong thời gian dài

Sau nhiều chu kỳ sản xuất, bề mặt khuôn có thể bị mài mòn. Scan 3D giúp đánh giá tình trạng thực tế thay vì chỉ dựa vào quan sát trực quan.

Sản phẩm bắt đầu xuất hiện lỗi

Nếu sản phẩm có dấu hiệu sai kích thước hoặc biến dạng bất thường, khuôn có thể là một trong những nguyên nhân cần kiểm tra.

Scan 3D giúp doanh nghiệp đánh giá hình dạng khuôn và xác định những vùng có khả năng gây ảnh hưởng đến sản phẩm.

Chuẩn bị sửa chữa khuôn

Trước khi sửa chữa, việc thu thập dữ liệu hiện trạng giúp kỹ sư có cơ sở để xác định mức độ hư hỏng và lập phương án xử lý phù hợp.

Không còn bản vẽ hoặc dữ liệu CAD

Đây là một trong những trường hợp phổ biến đối với các khuôn đã sử dụng nhiều năm.

Thông qua scan 3D và reverse engineering, doanh nghiệp có thể từng bước xây dựng lại dữ liệu CAD phục vụ sửa chữa hoặc sản xuất mới.

Cần kiểm tra sau khi gia công hoặc sửa chữa

Sau khi khuôn được sửa chữa, hàn đắp hoặc gia công lại, scan 3D có thể hỗ trợ kiểm tra hình dạng và đánh giá mức độ đáp ứng so với yêu cầu kỹ thuật.

4. Phục dựng khuôn mẫu cũ bằng Scan 3D và Reverse Engineering

Đối với những khuôn không còn bản vẽ kỹ thuật, reverse engineering là một trong những ứng dụng quan trọng của công nghệ scan 3D.

Quy trình cơ bản gồm:

4.1. Bước 1: Scan 3D khuôn thực tế

Thu thập dữ liệu hình dạng hiện có của khuôn.

4.2. Bước 2: Xử lý dữ liệu scan

Làm sạch dữ liệu, loại bỏ nhiễu và chuẩn hóa mô hình 3D.

4.3. Bước 3: Phân tích hình học

Kỹ sư xác định:

Mặt phẳng.
Biên dạng.
Bán kính.
Vị trí lỗ.
Các mặt chuẩn.
Mối quan hệ giữa các đặc điểm hình học.

4.4. Bước 4: Dựng lại mô hình CAD

Từ dữ liệu scan, kỹ sư xây dựng mô hình CAD phục vụ cho các mục đích kỹ thuật.

Tùy nhu cầu, dữ liệu CAD có thể được sử dụng để:

Gia công lại khuôn.
Sửa chữa khuôn.
Sản xuất khuôn mới.
Cải tiến thiết kế.
Lưu trữ dữ liệu kỹ thuật.

4.5. Bước 5: Kiểm tra và hoàn thiện

Mô hình CAD được kiểm tra lại dựa trên dữ liệu scan và yêu cầu thực tế. Điểm quan trọng là khuôn thực tế có thể đã bị mài mòn. Vì vậy, reverse engineering không đơn giản là sao chép nguyên trạng dữ liệu hiện tại mà cần kết hợp với kiến thức kỹ thuật và yêu cầu vận hành để xác định mô hình phù hợp.

5. Những loại khuôn nào có thể ứng dụng Scan 3D?

Công nghệ đo quét 3D có thể được ứng dụng trong nhiều loại khuôn và dụng cụ sản xuất.

Khuôn ép nhựa

Scan 3D hỗ trợ kiểm tra bề mặt tạo hình, đánh giá sai lệch và phục dựng dữ liệu khi cần thiết.

Khuôn đúc

Đối với khuôn có hình dạng phức tạp, dữ liệu 3D giúp kiểm tra các bề mặt và hỗ trợ quá trình bảo trì.

Khuôn dập

Có thể kiểm tra một số khu vực quan trọng liên quan đến biên dạng và quá trình tạo hình.

Khuôn cao su

Các bề mặt có biên dạng phức tạp có thể được số hóa để phục vụ kiểm tra hoặc reverse engineering.

Jig và đồ gá

Ngoài khuôn mẫu, công nghệ scan 3D cũng phù hợp với jig, đồ gá và các dụng cụ hỗ trợ sản xuất có yêu cầu kiểm tra hình học.

6. Lợi ích của Scan 3D khuôn mẫu

Kiểm tra bề mặt phức tạp hiệu quả hơn

Các khuôn có bề mặt cong hoặc hình dạng tự do thường khó kiểm tra bằng phương pháp đo truyền thống. Scan 3D giúp thu thập dữ liệu trên nhiều khu vực của bề mặt.

Phát hiện sai lệch trực quan

Thông qua dữ liệu so sánh, kỹ sư có thể dễ dàng nhận biết những vùng có sự khác biệt so với thiết kế.

Hỗ trợ bảo trì và sửa chữa khuôn

Dữ liệu đo kiểm giúp doanh nghiệp xác định khu vực cần sửa chữa và đánh giá kết quả sau khi xử lý.

Phục dựng dữ liệu CAD

Đối với khuôn không còn bản vẽ, scan 3D tạo nền tảng cho quá trình reverse engineering và xây dựng lại dữ liệu kỹ thuật.

Lưu trữ dữ liệu phục vụ lâu dài

Sau khi số hóa, doanh nghiệp có thể xây dựng thư viện dữ liệu cho các khuôn quan trọng.

Điều này giúp chủ động hơn trong:

Bảo trì.
Sửa chữa.
Sản xuất lại.
Cải tiến.
Quản lý tài sản kỹ thuật.

7. Meso Group cung cấp giải pháp Scan 3D và đo kiểm khuôn mẫu

Meso Group cung cấp các giải pháp hỗ trợ doanh nghiệp trong lĩnh vực đo quét 3D, kiểm tra chất lượng và QA/QC công nghiệp.

Đối với khuôn mẫu và các chi tiết có hình dạng phức tạp, Meso Group có thể hỗ trợ doanh nghiệp trong các nhu cầu:

Scan 3D khuôn mẫu.
Kiểm tra hình dạng và kích thước.
Đánh giá sai lệch so với dữ liệu CAD.
Hỗ trợ phân tích bề mặt và hình học.
Kiểm tra khuôn trước và sau sửa chữa.
Hỗ trợ số hóa dữ liệu kỹ thuật.
Phục vụ reverse engineering.
Kiểm tra jig, đồ gá và chi tiết cơ khí phức tạp.
Tư vấn giải pháp đo kiểm phù hợp với yêu cầu thực tế.

Việc kết hợp công nghệ đo quét 3D với quy trình QA/QC phù hợp giúp doanh nghiệp chủ động hơn trong việc quản lý tình trạng khuôn, kiểm soát chất lượng sản phẩm và tối ưu quá trình sản xuất.

Kết luận

Scan 3D khuôn mẫu là một giải pháp hiệu quả cho các doanh nghiệp cần kiểm tra độ mòn, phát hiện sai lệch và phục dựng dữ liệu kỹ thuật của khuôn.

Thông qua quy trình Scan 3D → xử lý dữ liệu → so sánh CAD hoặc reverse engineering → phân tích → báo cáo, doanh nghiệp có thể hiểu rõ hơn về tình trạng thực tế của khuôn và đưa ra phương án bảo trì, sửa chữa hoặc sản xuất phù hợp.

Đặc biệt với những khuôn đã sử dụng nhiều năm, không còn bản vẽ hoặc có hình dạng phức tạp, công nghệ scan 3D giúp rút ngắn thời gian thu thập dữ liệu và tạo nền tảng cho quá trình số hóa dữ liệu kỹ thuật.

Khi được kết hợp với hoạt động QA/QC, đo quét 3D không chỉ giúp kiểm tra khuôn mà còn hỗ trợ doanh nghiệp nâng cao khả năng kiểm soát chất lượng và tối ưu hiệu quả sản xuất lâu dài.
