Description

Trong sản xuất cơ khí chính xác, kiểm tra chất lượng và thiết kế ngược, dữ liệu hình học thu được từ vật thể thực tế đóng vai trò quan trọng. Khi chi tiết có hình dạng phức tạp, nhiều bề mặt cong hoặc không có bản vẽ CAD đầy đủ, máy quét 3D cầm tay là giải pháp giúp doanh nghiệp nhanh chóng số hóa hình học và chuyển đổi thành dữ liệu phục vụ kỹ thuật.

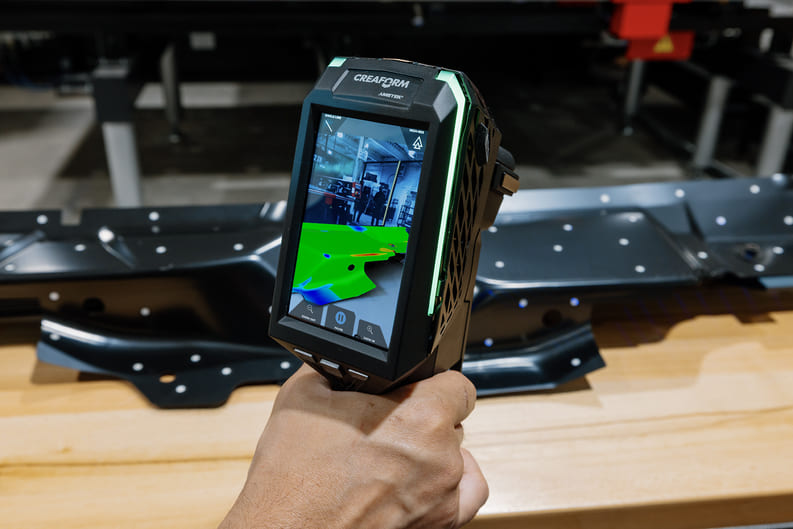

Creaform HandySCAN EVO là dòng máy quét 3D cầm tay metrology-grade được phát triển cho các nhu cầu đo kiểm, số hóa và thiết kế ngược. Thiết bị đạt độ chính xác công bố 0,025 mm, độ phân giải đo 0,025 mm và tốc độ thu thập lên đến 1.300.000 phép đo/giây. Máy sử dụng hệ thống 22 đường laser xanh cùng 1 đường laser bổ sung, kết hợp thiết kế nhỏ gọn để hỗ trợ quét các chi tiết có hình dạng và kích thước đa dạng.

Đây là lựa chọn phù hợp cho doanh nghiệp cần một hệ thống Scan 3D linh hoạt, cơ động và có khả năng cung cấp dữ liệu metrology-grade trong các ứng dụng công nghiệp.

1. Creaform HandySCAN EVO là gì?

HandySCAN EVO là máy quét 3D cầm tay thuộc dòng HandySCAN 3D EVO của Creaform. Sản phẩm hướng đến các ứng dụng đo lường 3D, kiểm tra chất lượng, thiết kế ngược và số hóa chi tiết.

Khác với các hệ thống đo cố định, HandySCAN EVO cho phép người vận hành trực tiếp di chuyển đầu quét quanh vật thể. Cách tiếp cận này phù hợp với các chi tiết khó đưa lên máy đo hoặc cần thực hiện đo ngay tại khu vực sản xuất.

Theo thông số hiện hành của Creaform, HandySCAN EVO có:

Độ chính xác: 0,025 mm.
Độ chính xác thể tích: 0,020 mm + 0,040 mm/m.
Độ phân giải đo: 0,025 mm.
Tốc độ đo: 1.300.000 phép đo/giây.
22 đường laser xanh + 1 đường laser bổ sung.
Khoảng cách làm việc: 200–450 mm.
Kích thước chi tiết khuyến nghị: 0,05–4 m.
Trọng lượng khoảng 1,04 kg theo tài liệu kỹ thuật hiện hành của Creaform.

2. Những điểm nổi bật của HandySCAN EVO

2.1. Độ chính xác 0,025 mm cho đo kiểm công nghiệp

Độ chính xác là yếu tố quan trọng khi dữ liệu Scan 3D được sử dụng để kiểm tra sai lệch kích thước hoặc phục vụ thiết kế ngược. HandySCAN EVO đạt độ chính xác công bố 0,025 mm, cùng độ phân giải đo 0,025 mm. Hệ thống được kiểm tra nghiệm thu theo VDI/VDE 2634 Part 3, giúp đáp ứng các yêu cầu đo lường 3D trong nhiều ứng dụng công nghiệp.

Dữ liệu thu được có thể phục vụ các công việc như:

Kiểm tra kích thước.
So sánh sản phẩm với CAD.
Phân tích sai lệch hình học.
Tạo mô hình 3D.
Thiết kế ngược.
Kiểm tra chất lượng sau gia công.

2.2. Hệ thống 22 đường laser xanh

HandySCAN EVO sử dụng 22 đường laser xanh và 1 đường laser bổ sung. Cấu hình này cho phép máy thu thập nhiều đường dữ liệu trong mỗi lần quét, hỗ trợ tăng tốc quá trình số hóa bề mặt.

Nguồn sáng laser xanh cũng là một đặc điểm của dòng máy quét HandySCAN EVO, hướng đến việc thu thập dữ liệu trên nhiều dạng bề mặt trong các bài toán đo kiểm và số hóa công nghiệp.

2.3. Tốc độ đo lên đến 1,3 triệu phép đo/giây

HandySCAN EVO có tốc độ đo 1.300.000 phép đo/giây. Khả năng thu thập dữ liệu nhanh giúp rút ngắn thời gian Scan đối với các chi tiết có nhiều bề mặt hoặc hình học phức tạp. Người dùng có thể di chuyển máy quanh sản phẩm để thu thập dữ liệu thay vì phải thiết lập nhiều vị trí đo cố định.

Điều này đặc biệt hữu ích trong môi trường sản xuất, nơi thời gian đưa thiết bị hoặc chi tiết ra khỏi dây chuyền cần được kiểm soát.

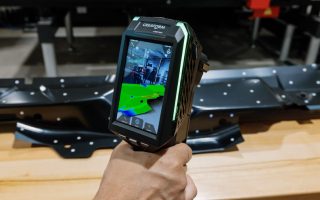

2.4. Thiết kế cầm tay, phù hợp đo tại nhiều vị trí

Một trong những ưu điểm của HandySCAN EVO là thiết kế hướng đến khả năng cơ động. Với trọng lượng khoảng 1,04 kg, thiết bị có thể được vận hành trực tiếp bằng tay và đưa đến các vị trí khó tiếp cận. Khoảng cách làm việc của phiên bản EVO nằm trong khoảng 200–450 mm, giúp người dùng linh hoạt khi quét các vùng bề mặt khác nhau.

Thiết kế này phù hợp với các trường hợp:

Chi tiết có kích thước lớn.
Bộ phận máy không thuận tiện tháo khỏi dây chuyền.
Khu vực đo có không gian hạn chế.
Cần kiểm tra trực tiếp tại nhà máy.
Cần thực hiện Scan nhiều chi tiết khác nhau trong cùng một dự án.

2.5. Khả năng số hóa chi tiết từ dữ liệu thực tế

Một trong những ứng dụng quan trọng của HandySCAN EVO là chuyển đổi vật thể thực tế thành dữ liệu 3D. Quy trình cơ bản có thể gồm: Vật thể thực tế → Scan 3D → Point Cloud → Mesh 3D → xử lý dữ liệu → CAD/đo kiểm

Sau khi thu thập dữ liệu, Point Cloud và mesh có thể được xử lý để tạo mô hình phục vụ các bước kỹ thuật tiếp theo. Điều này đặc biệt hữu ích khi doanh nghiệp gặp các trường hợp:

Không còn bản vẽ kỹ thuật.
Bản vẽ hiện tại không phản ánh đúng sản phẩm.
Cần phục dựng một chi tiết cũ.
Muốn tạo CAD từ sản phẩm thực tế.
Cần kiểm tra sản phẩm sau gia công.
Phân tích hình dạng của chi tiết phức tạp.

>> Kiểm tra độ chính xác sau gia công CNC bằng Scan 3D

3. Ứng dụng HandySCAN EVO trong công nghiệp

3.1. Kiểm tra chất lượng sản phẩm – QA/QC

HandySCAN EVO có thể được sử dụng để thu thập dữ liệu hình học của sản phẩm sau gia công hoặc sản xuất. Dữ liệu Scan có thể được so sánh với mô hình CAD hoặc yêu cầu kỹ thuật để xác định các khu vực có sai lệch.

Một quy trình QC điển hình có thể bao gồm: Scan sản phẩm → tạo dữ liệu 3D → căn chỉnh với CAD → phân tích sai lệch → lập báo cáo

Phương pháp này giúp doanh nghiệp có thêm dữ liệu trực quan về hình dạng và kích thước thực tế của sản phẩm.

3.2. Thiết kế ngược – Reverse Engineering

Khi một chi tiết không có file CAD hoặc hồ sơ kỹ thuật đầy đủ, Scan 3D có thể trở thành bước đầu tiên của quy trình thiết kế ngược. HandySCAN EVO có thể ghi nhận hình học của chi tiết để tạo dữ liệu 3D. Sau đó, kỹ sư có thể sử dụng phần mềm chuyên dụng để xử lý và xây dựng mô hình CAD theo mục tiêu của dự án.

Ứng dụng có thể bao gồm:

Phục dựng phụ tùng.
Tái tạo chi tiết máy.
Cập nhật thiết kế.
Cải tiến sản phẩm.
Phát triển sản phẩm mới.
Chế tạo chi tiết thay thế.

3.3. Kiểm tra chi tiết sau gia công CNC

Trong gia công CNC, sai lệch có thể xuất hiện do nhiều yếu tố liên quan đến máy, dao cụ, gá đặt hoặc quá trình gia công. Scan 3D giúp doanh nghiệp thu thập dữ liệu hình học của chi tiết sau gia công và đối chiếu với dữ liệu thiết kế.

Các khu vực có thể được phân tích gồm:

Biên dạng.
Bề mặt cong.
Kích thước tổng thể.
Vị trí các đặc trưng.
Sai lệch hình học.
Độ phù hợp với mô hình CAD.

3.4. Số hóa khuôn mẫu

Khuôn có hình học phức tạp thường khó kiểm tra đầy đủ bằng các phương pháp đo điểm truyền thống. HandySCAN EVO có thể được sử dụng để tạo dữ liệu 3D của khuôn, từ đó phục vụ:

Kiểm tra hình dạng khuôn.
Đánh giá tình trạng bề mặt.
Theo dõi thay đổi hình học.
Phục dựng dữ liệu CAD.
Kiểm tra khuôn sau gia công.
Hỗ trợ bảo trì và sửa chữa.

Đối với những dự án cần theo dõi sự thay đổi của khuôn qua nhiều chu kỳ sản xuất, dữ liệu Scan 3D còn có thể trở thành nguồn dữ liệu tham chiếu cho các lần kiểm tra tiếp theo.

4. HandySCAN EVO phù hợp với những ngành nào?

Nhờ thiết kế cầm tay và khả năng đo chính xác, HandySCAN EVO có thể được ứng dụng trong nhiều lĩnh vực:

Cơ khí chế tạo

Scan chi tiết máy, khuôn, đồ gá và các sản phẩm cơ khí có hình học phức tạp.

Ô tô

Phục vụ kiểm tra linh kiện, thân vỏ, chi tiết nội thất và thiết kế ngược.

Hàng không – vũ trụ

Hỗ trợ số hóa và kiểm tra các chi tiết có yêu cầu cao về hình học.

Đóng tàu

Scan các chi tiết, bộ phận và kết cấu phục vụ kiểm tra hoặc phục dựng dữ liệu.

Năng lượng

Ứng dụng trong kiểm tra và số hóa các chi tiết, thiết bị có kích thước và hình dạng đa dạng.

Sản xuất công nghiệp

Hỗ trợ QA/QC, reverse engineering, kiểm tra sản phẩm và cập nhật dữ liệu kỹ thuật.

5. Thông số kỹ thuật Creaform HandySCAN EVO

Thông số	HandySCAN EVO
Độ chính xác	0,025 mm
Độ chính xác thể tích	0,020 mm + 0,040 mm/m
Độ phân giải đo	0,025 mm
Độ phân giải mesh	0,100 mm
Tốc độ đo	1.300.000 phép đo/giây
Nguồn sáng	22 laser xanh + 1 laser bổ sung
Màn hình điều khiển	Màn hình cảm ứng 4,3″ + nút vật lý
Khoảng cách làm việc	200–450 mm
Độ sâu trường đo	250 mm
Kích thước chi tiết khuyến nghị	0,05–4 m
Trọng lượng	Khoảng 1,04 kg
Laser	Class 2M
Hiệu chuẩn thời gian thực	Có
Tự động căn chỉnh & làm sạch dữ liệu	Có
Tiêu chuẩn nghiệm thu	VDI/VDE 2634 Part 3

Thông số có thể thay đổi theo phiên bản, cấu hình và tài liệu kỹ thuật của nhà sản xuất. Đặc biệt, HandySCAN EVO Plus và HandySCAN EVO Elite có cấu hình và hiệu năng cao hơn EVO tiêu chuẩn; không nên sử dụng thông số của hai phiên bản này để thay thế cho EVO.

6. So sánh nhanh HandySCAN EVO, EVO Plus và EVO Elite

Dòng HandySCAN EVO hiện gồm ba phiên bản chính với các mức hiệu năng khác nhau.

Tiêu chí	HandySCAN EVO	HandySCAN EVO Plus	HandySCAN EVO Elite
Độ chính xác	0,025 mm	0,025 mm	0,020 mm
Tốc độ đo	1,3 triệu/s	1,8 triệu/s	2,8 triệu/s
Laser xanh	22 + 1	30 + 1	46 + 1 + Laser Pointer
Camera	Không	12 MP, AR	12 MP, AR
Khoảng cách làm việc	200–450 mm	200–750 mm	200–750 mm
Độ sâu trường đo	250 mm	550 mm	550 mm

Bảng trên cho thấy EVO tiêu chuẩn hướng đến sự cân bằng giữa độ chính xác, tính cơ động và tốc độ; trong khi EVO Plus và EVO Elite được trang bị thêm các tính năng và năng lực thu thập dữ liệu cao hơn.

>> FARO Creaform HandySCAN EVO Plus – Máy Scan 3D cầm tay chính xác cao

>> HandySCAN MAX EVO Elite – Máy quét 3D cầm tay cho chi tiết công nghiệp kích thước lớn

7. Meso Group – Giải pháp Scan 3D bằng Creaform HandySCAN EVO

Đối với các doanh nghiệp cần đo kiểm, số hóa sản phẩm, kiểm tra sai lệch hoặc thiết kế ngược, lựa chọn thiết bị cần đi cùng quy trình xử lý dữ liệu phù hợp với mục tiêu cuối cùng.

Meso Group cung cấp giải pháp Scan 3D công nghiệp phục vụ các nhu cầu như:

Đo kiểm chất lượng sản phẩm.
Scan 3D chi tiết máy.
Scan 3D khuôn mẫu.
Kiểm tra chi tiết sau gia công CNC.
Thiết kế ngược.
Phục dựng dữ liệu CAD.
Số hóa sản phẩm và linh kiện.
Kiểm tra sai lệch giữa sản phẩm thực tế và CAD.

Creaform HandySCAN EVO có thể là lựa chọn phù hợp cho những bài toán cần thiết bị quét 3D cầm tay, độ chính xác cao và khả năng triển khai linh hoạt trong môi trường sản xuất.

Liên hệ tư vấn

Hãy liên hệ ngay với Meso Group để được tư vấn thiết bị và giải pháp Scan 3D phù hợp với nhu cầu thực tế:

Địa chỉ: 59 Cộng Hòa, Phường Tân Sơn Nhất, Thành Phố Hồ Chí Minh
Hotline tư vấn: 0911 111 633
Website: https://meso.com.vn/
Email: sales.meso@gmail.com

Creaform HandySCAN EVO – Máy quét 3D cầm tay độ chính xác cao
