Trong gia công cơ khí chính xác, chất lượng của sản phẩm không chỉ phụ thuộc vào máy CNC, vật liệu hay chương trình gia công mà còn nằm ở khả năng kiểm soát sai lệch sau khi hoàn thiện. Một chi tiết có thể được gia công đúng quy trình nhưng vẫn xuất hiện sai lệch do dao cụ, nhiệt độ, rung động, biến dạng vật liệu hoặc các yếu tố trong quá trình vận hành.
Đặc biệt với những chi tiết có nhiều bề mặt cong, biên dạng phức tạp hoặc yêu cầu kiểm tra nhiều vị trí, phương pháp đo truyền thống có thể mất nhiều thời gian và khó cung cấp đầy đủ dữ liệu hình học. Scan 3D mang đến một phương pháp tiếp cận khác: số hóa hình dạng thực tế của sản phẩm và đối chiếu với mô hình CAD để xác định các khu vực sai lệch.
Đối với hoạt động QA/QC, dữ liệu Scan 3D có thể hỗ trợ kiểm tra sản phẩm sau gia công CNC, phân tích nguyên nhân sai lệch và cung cấp cơ sở dữ liệu trực quan cho quá trình đánh giá chất lượng.
1. Vì sao cần kiểm tra độ chính xác sau gia công CNC?
Máy CNC có khả năng gia công với độ chính xác cao, nhưng sản phẩm thực tế vẫn có thể xuất hiện sai lệch so với thiết kế. Một số nguyên nhân thường gặp gồm:
- Dao cụ bị mài mòn.
- Thiết lập máy chưa phù hợp.
- Sai số gá đặt.
- Rung động trong quá trình gia công.
- Biến dạng do nhiệt.
- Biến dạng vật liệu.
- Sai lệch từ phôi ban đầu.
- Lỗi trong chương trình gia công.
- Điều kiện môi trường thay đổi.
Những sai lệch này có thể ảnh hưởng đến khả năng lắp ráp và hiệu suất hoạt động của chi tiết. Vì vậy, kiểm tra sau gia công giúp doanh nghiệp xác định sản phẩm có đáp ứng yêu cầu kỹ thuật hay không trước khi chuyển sang công đoạn tiếp theo hoặc giao cho khách hàng.
2. Scan 3D kiểm tra chi tiết CNC như thế nào?
Quy trình kiểm tra cơ bản có thể được triển khai theo các bước: Chi tiết CNC → Scan 3D → Xử lý dữ liệu → Căn chỉnh với CAD → Phân tích sai lệch → Báo cáo QA/QC
Bước 1: Chuẩn bị dữ liệu CAD
Mô hình CAD hoặc bản vẽ kỹ thuật được sử dụng làm dữ liệu tham chiếu. Kỹ sư xác định các đặc điểm quan trọng cần kiểm tra như:
- Kích thước.
- Biên dạng.
- Lỗ.
- Mặt phẳng.
- Bán kính.
- Vị trí tương quan.
- Dung sai.
- Các bề mặt chức năng.
Bước 2: Scan 3D chi tiết sau gia công
Thiết bị Scan 3D được sử dụng để thu thập dữ liệu hình học thực tế của sản phẩm. Đối với các chi tiết có bề mặt cong hoặc hình dạng phức tạp, quét 3D giúp thu thập dữ liệu trên nhiều khu vực của sản phẩm thay vì chỉ kiểm tra một số điểm riêng lẻ.
Bước 3: Xử lý dữ liệu
Dữ liệu scan được xử lý để tạo thành point cloud hoặc mô hình mesh phù hợp với mục đích kiểm tra. Các bước có thể bao gồm:
- Ghép dữ liệu.
- Loại bỏ nhiễu.
- Làm sạch dữ liệu.
- Tạo mesh.
- Chuẩn hóa dữ liệu.
Bước 4: So sánh với CAD
Dữ liệu scan được căn chỉnh với mô hình CAD theo phương pháp phù hợp với yêu cầu kiểm tra. Kỹ sư có thể đánh giá sự khác biệt giữa: Thiết kế danh nghĩa ↔ Sản phẩm thực tế
Kết quả thường được thể hiện bằng dữ liệu đo, bảng sai lệch hoặc bản đồ màu.
Bước 5: Lập báo cáo
Kết quả đo kiểm có thể được tổng hợp thành báo cáo để phục vụ:
- QA/QC.
- Nghiệm thu.
- Kiểm tra nội bộ.
- Phân tích lỗi.
- Cải tiến quy trình.
- Báo cáo khách hàng.
3. Scan 3D có thể kiểm tra những gì trên chi tiết CNC?
3.1. Kiểm tra kích thước
Scan 3D có thể hỗ trợ kiểm tra các kích thước hình học của chi tiết theo phạm vi và phương pháp phù hợp. Ví dụ:
- Kiểm tra chiều dài.
- Chiều rộng.
- Chiều cao.
- Đường kính.
- Khoảng cách.
- Bán kính.
- Kích thước biên dạng.
Tuy nhiên, đối với những yêu cầu dung sai rất chặt hoặc các đặc tính cần xác nhận theo tiêu chuẩn đo lường cụ thể, doanh nghiệp cần lựa chọn phương pháp đo và thiết bị phù hợp thay vì mặc định sử dụng Scan 3D cho mọi đặc tính.
3.2. Kiểm tra hình dạng và biên dạng
Đây là một trong những ứng dụng nổi bật của Scan 3D. Với các chi tiết có:
- Bề mặt cong.
- Free-form.
- Biên dạng phức tạp.
- Nhiều mặt chuyển tiếp.
dữ liệu quét có thể giúp kỹ sư quan sát sự khác biệt giữa hình dạng thực tế và mô hình thiết kế. Điều này đặc biệt hữu ích khi việc kiểm tra từng điểm bằng phương pháp truyền thống mất nhiều thời gian.
3.3. Kiểm tra vị trí lỗ và các đặc điểm hình học
Các lỗ, rãnh, mặt phẳng hoặc đặc điểm hình học quan trọng có thể được kiểm tra tùy theo khả năng của thiết bị và phần mềm. Doanh nghiệp có thể quan tâm đến:
- Đường kính lỗ.
- Vị trí lỗ.
- Khoảng cách giữa các lỗ.
- Độ lệch tâm.
- Quan hệ giữa các bề mặt.
Với các yêu cầu GD&T chuyên sâu, cần xác định phương pháp đo, đầu dò, hệ quy chiếu và tiêu chuẩn đánh giá phù hợp.
3.4. Bản đồ màu giúp phát hiện sai lệch sau gia công

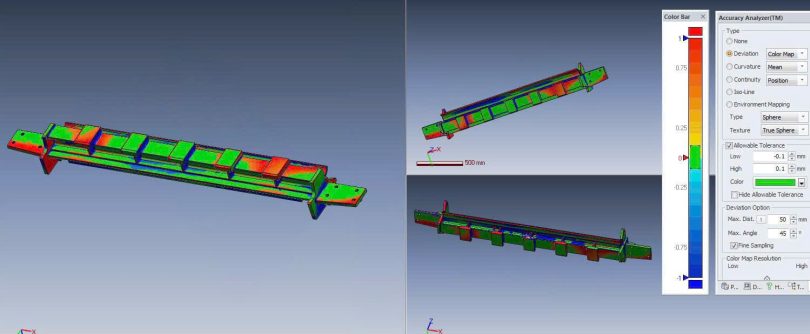

Một ưu điểm đáng chú ý của kiểm tra 3D là khả năng trực quan hóa sai lệch. Sau khi dữ liệu scan được căn chỉnh với CAD, phần mềm có thể biểu diễn mức độ khác biệt giữa sản phẩm thực tế và mô hình thiết kế dưới dạng Color Map. Kỹ sư có thể nhanh chóng nhận biết:
- Khu vực dư vật liệu.
- Khu vực thiếu vật liệu.
- Bề mặt bị biến dạng.
- Vùng có sai lệch lớn.
- Những khu vực cần gia công hoặc kiểm tra lại.
Thay vì chỉ nhận được một bảng số liệu, đội ngũ kỹ thuật có thể nhìn trực tiếp vị trí xảy ra sai lệch trên mô hình 3D. Điều này đặc biệt hữu ích khi phân tích các chi tiết có hình dạng phức tạp.
4. Khi nào nên sử dụng Scan 3D để kiểm tra chi tiết CNC?
Scan 3D có thể phù hợp trong nhiều tình huống.
Kiểm tra sản phẩm đầu tiên
Sau khi hoàn thành một sản phẩm mẫu hoặc lô sản phẩm đầu tiên, doanh nghiệp có thể sử dụng đo kiểm 3D để đối chiếu với thiết kế trước khi sản xuất hàng loạt.
Kiểm tra chi tiết có hình dạng phức tạp
Đối với sản phẩm có nhiều bề mặt cong hoặc biên dạng tự do, Scan 3D có thể giúp thu thập dữ liệu hình học trên phạm vi rộng.
Kiểm tra sau khi thay đổi chương trình CNC
Khi doanh nghiệp điều chỉnh chương trình gia công, thay dao hoặc thay đổi điều kiện sản xuất, kiểm tra sản phẩm giúp đánh giá tác động của những thay đổi này.
Kiểm tra sản phẩm trước xuất hàng
Với những sản phẩm có yêu cầu kỹ thuật cao, dữ liệu đo kiểm có thể được sử dụng trong quy trình QA/QC trước khi giao cho khách hàng.
Phân tích nguyên nhân sản phẩm lỗi
Khi sản phẩm không đạt yêu cầu, dữ liệu 3D có thể hỗ trợ xác định vị trí và dạng sai lệch, từ đó cung cấp thêm thông tin cho quá trình tìm nguyên nhân.
>>Xem thêm: FARO Laser Tracker – Công cụ đo kiểm chính xác cho các dự án lắp ráp quy mô lớn
5. Ứng dụng Scan 3D trong QA/QC gia công CNC
Scan 3D có thể được tích hợp vào nhiều công đoạn của quy trình kiểm soát chất lượng.
Kiểm tra đầu vào
Đo kiểm phôi hoặc chi tiết trước khi đưa vào công đoạn tiếp theo.
Kiểm tra trong quá trình sản xuất
Theo dõi sai lệch để phát hiện sớm vấn đề liên quan đến máy, dao cụ hoặc quy trình.
Kiểm tra sau gia công
Đối chiếu sản phẩm hoàn thiện với dữ liệu CAD hoặc yêu cầu kỹ thuật.
Kiểm tra trước xuất hàng
Cung cấp dữ liệu phục vụ nghiệm thu và lập hồ sơ chất lượng. Một quy trình QA/QC có thể được xây dựng như sau: Thiết kế CAD → Gia công CNC → Scan 3D → Phân tích → Đánh giá → Điều chỉnh → Sản xuất/ xuất hàng
Nhờ đó, dữ liệu đo kiểm không chỉ được sử dụng để xác định sản phẩm đạt hay không đạt mà còn hỗ trợ cải tiến quy trình sản xuất.
>> Xem thêm: QA/QC trong gia công CNC – Những điều doanh nghiệp cần biết
6. Lợi ích khi kiểm tra CNC bằng Scan 3D
Phát hiện sai lệch sớm
Việc kiểm tra sau gia công giúp doanh nghiệp phát hiện vấn đề trước khi sản phẩm được đưa sang công đoạn tiếp theo.
Kiểm tra được hình dạng phức tạp
Dữ liệu quét 3D đặc biệt hữu ích với các bề mặt cong và biên dạng khó đo bằng phương pháp thông thường.
Hỗ trợ phân tích nguyên nhân lỗi
Bản đồ sai lệch giúp kỹ sư xác định khu vực xảy ra vấn đề và cung cấp dữ liệu cho quá trình cải tiến.
Tiết kiệm thời gian trong một số bài toán đo kiểm
Khi cần thu thập dữ liệu trên diện tích bề mặt lớn, quét 3D có thể giúp giảm thời gian so với việc đo thủ công từng điểm.
Hỗ trợ số hóa dữ liệu sản phẩm
Dữ liệu scan có thể được lưu trữ để phục vụ kiểm tra, so sánh hoặc các dự án kỹ thuật về sau.
7. Những lưu ý khi kiểm tra CNC bằng Scan 3D
Không phải mọi yêu cầu đo kiểm CNC đều nên được giải quyết chỉ bằng Scan 3D.
Doanh nghiệp cần xác định trước:
- Độ chính xác cần đạt.
- Dung sai sản phẩm.
- Kích thước chi tiết.
- Vật liệu và đặc tính bề mặt.
- Các đặc tính cần kiểm tra.
- Tiêu chuẩn đo lường áp dụng.
- Định dạng báo cáo mong muốn.
Với các đặc tính yêu cầu độ chính xác rất cao hoặc cần xác nhận dung sai hình học theo tiêu chuẩn cụ thể, có thể cần kết hợp Scan 3D với CMM, đầu dò tiếp xúc hoặc thiết bị đo chuyên dụng. Do đó, lựa chọn thiết bị và phương pháp nên dựa trên yêu cầu kỹ thuật thực tế thay vì chỉ dựa vào tốc độ quét.
