Ngành đường sắt đòi hỏi độ chính xác cao trong thiết kế, sản xuất, lắp ráp và bảo trì phương tiện nhằm đảm bảo an toàn vận hành, độ bền và hiệu quả khai thác. Tuy nhiên, việc kiểm tra các chi tiết có hình dạng phức tạp như khung gầm, hệ thống treo, bánh xe hay kết cấu toa tàu bằng phương pháp đo truyền thống có thể tốn nhiều thời gian và khó thu thập đầy đủ dữ liệu hình học. Công nghệ Scan 3D mang đến giải pháp số hóa bề mặt vật thể, hỗ trợ kỹ sư kiểm tra sai lệch, phục dựng mô hình CAD và theo dõi tình trạng thiết bị xuyên suốt vòng đời phương tiện đường sắt.
1. Tổng quan về công nghệ Scan 3D trong ngành đường sắt
1.1. Vì sao ngành đường sắt cần dữ liệu 3D chính xác?
Phương tiện đường sắt được cấu thành từ nhiều cụm cơ khí, kết cấu chịu lực và hệ thống phụ trợ. Các bộ phận này cần đáp ứng yêu cầu kỹ thuật về kích thước, vị trí lắp đặt, hình dạng và khả năng tương thích khi lắp ráp.
Một sai lệch hình học có thể dẫn đến khó khăn trong quá trình ghép nối, phát sinh công đoạn điều chỉnh hoặc ảnh hưởng đến khả năng vận hành của cụm thiết bị. Đối với phương tiện đã khai thác lâu năm, bản vẽ ban đầu cũng có thể không đầy đủ hoặc không còn phản ánh chính xác tình trạng thực tế.
Scan 3D hỗ trợ giải quyết những vấn đề trên bằng cách cung cấp dữ liệu hiện trạng để kỹ sư phân tích, đối chiếu và đưa ra phương án xử lý dựa trên thông tin đo lường.
Trong ngành đường sắt, Scan 3D có thể được ứng dụng để khảo sát kết cấu toa tàu, đo kiểm linh kiện cơ khí, kiểm tra các bộ phận sau gia công và thu thập dữ liệu phục vụ sửa chữa, cải tạo phương tiện.
1.2. Những dữ liệu có thể thu thập bằng Scan 3D
Tùy theo mục tiêu dự án, dữ liệu quét 3D có thể hỗ trợ:
- Ghi nhận hình dạng và kích thước bề mặt của chi tiết.
- Đánh giá sai lệch giữa vật thể thực tế và mô hình CAD.
- Xác định khu vực có dấu hiệu biến dạng hoặc hao mòn.
- Số hóa chi tiết chưa có bản vẽ kỹ thuật đầy đủ.
- Lưu trữ dữ liệu hiện trạng để so sánh trong những lần kiểm tra tiếp theo.
Cần lưu ý rằng khả năng đo kiểm phụ thuộc vào thiết bị, phương pháp quét, điều kiện bề mặt và quy trình xử lý dữ liệu. Với các thông số liên quan trực tiếp đến an toàn đường sắt, kết quả cần được đánh giá theo tiêu chuẩn kỹ thuật và quy trình kiểm định áp dụng.
2. Ứng dụng Scan 3D trong thiết kế và phát triển phương tiện đường sắt
2.1. Số hóa chi tiết để xây dựng mô hình CAD
Trong giai đoạn phát triển phương tiện, kỹ sư cần dữ liệu hình học đáng tin cậy để thiết kế các bộ phận mới hoặc cải tiến kết cấu hiện có.
Scan 3D cho phép thu thập hình dạng của các chi tiết thực tế như giá đỡ, vỏ thiết bị, cụm lắp ráp cơ khí và các bộ phận thuộc hệ thống gầm. Dữ liệu quét sau đó có thể được xử lý để tạo mô hình tham chiếu phục vụ thiết kế.
Đối với những chi tiết có hình dạng phức tạp, dữ liệu quét giúp kỹ sư nắm bắt đặc điểm bề mặt trực quan hơn, hạn chế việc phải đo thủ công từng kích thước riêng lẻ.
2.2. Hỗ trợ thiết kế ngược khi thiếu bản vẽ
Một số phương tiện đường sắt đã hoạt động trong thời gian dài có thể không còn đầy đủ bản vẽ CAD hoặc tài liệu kỹ thuật của từng linh kiện. Khi cần sửa chữa hay chế tạo chi tiết thay thế, việc xác định lại hình dạng và kích thước trở thành một thách thức.
Quy trình thiết kế ngược (Reverse Engineering) có thể bắt đầu bằng việc quét 3D chi tiết hiện có, xử lý dữ liệu và xây dựng mô hình CAD phù hợp với mục tiêu kỹ thuật.
Mô hình này hỗ trợ quá trình thiết kế, mô phỏng và chế tạo mẫu thay thế. Tuy nhiên, dữ liệu hình học không tự động cung cấp đầy đủ thông tin về vật liệu, nhiệt luyện, đặc tính cơ học hoặc yêu cầu chứng nhận của linh kiện. Các yếu tố này vẫn cần được xác minh riêng trước khi đưa chi tiết vào sử dụng.
2.3. Rút ngắn quá trình phát triển và điều chỉnh thiết kế
Khi có dữ liệu 3D của chi tiết thực tế, nhóm thiết kế có thể so sánh hình dạng hiện hữu với phương án thiết kế mới, nhận diện những khu vực cần điều chỉnh và chuẩn bị dữ liệu cho các bước tiếp theo.
Điều này đặc biệt có ích trong các dự án cải tạo phương tiện, thiết kế bộ phận thay thế hoặc tích hợp thiết bị mới vào không gian lắp đặt có sẵn.
Việc sử dụng dữ liệu số không thay thế quá trình tính toán và phê duyệt kỹ thuật, nhưng giúp quá trình ra quyết định có thêm cơ sở trực quan, qua đó hạn chế các vòng đo đạc và điều chỉnh không cần thiết.
3. Kiểm soát chất lượng trong sản xuất linh kiện đường sắt
3.1. Kiểm tra kích thước sau gia công
Các linh kiện đường sắt có thể được chế tạo bằng nhiều phương pháp như gia công CNC, cắt, hàn hoặc đúc. Sau sản xuất, việc xác nhận kích thước thực tế phù hợp với thiết kế là bước quan trọng trong quy trình kiểm soát chất lượng.

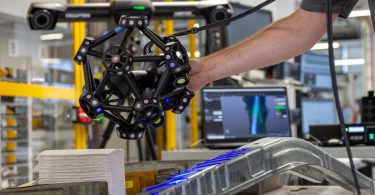

Với Scan 3D, kỹ sư có thể thu thập dữ liệu bề mặt của chi tiết và so sánh với mô hình CAD tham chiếu. Kết quả giúp nhận diện các khu vực sai lệch, đánh giá mức độ phù hợp hình học và xác định vị trí cần kiểm tra bổ sung.
Phương pháp này có giá trị đối với những chi tiết có nhiều bề mặt cong, biên dạng phức tạp hoặc kích thước khiến việc đo bằng dụng cụ thông thường trở nên khó khăn.
3.2. Phát hiện sai lệch hình học trước khi lắp ráp
Trong sản xuất phương tiện đường sắt, chất lượng của từng linh kiện ảnh hưởng đến độ chính xác của cụm lắp ráp cuối cùng. Nếu sai lệch chỉ được phát hiện sau khi hoàn thiện nhiều công đoạn, chi phí sửa chữa và thời gian xử lý có thể tăng lên.
Dữ liệu quét 3D hỗ trợ kiểm tra hình dạng, vị trí tương đối và mức độ sai lệch của các chi tiết trước khi chuyển sang công đoạn tiếp theo.
Khi được tích hợp vào quy trình QA/QC, công nghệ này giúp doanh nghiệp phát hiện sớm vấn đề, lưu trữ kết quả đo và cung cấp bằng chứng kỹ thuật cho hoạt động đánh giá chất lượng.
3.3. Trực quan hóa kết quả kiểm tra bằng bản đồ màu
Một ưu điểm của quy trình kiểm tra 3D là khả năng biểu diễn sai lệch bằng bản đồ màu khi dữ liệu quét được so sánh với mô hình CAD hoặc bề mặt chuẩn.
Các vùng có màu sắc khác nhau thể hiện mức độ sai lệch theo thang đo được thiết lập trong phần mềm. Nhờ đó, kỹ sư có thể nhanh chóng nhận biết khu vực cần chú ý thay vì chỉ xem một danh sách số đo riêng lẻ.
Bản đồ màu giúp việc trao đổi giữa bộ phận sản xuất, kỹ thuật và chất lượng trở nên trực quan hơn. Tuy nhiên, màu sắc trên báo cáo không tự quyết định chi tiết đạt hay không đạt; việc đánh giá phải dựa trên dung sai, yêu cầu bản vẽ và tiêu chí nghiệm thu được phê duyệt.
Doanh nghiệp có thể tìm hiểu thêm về dịch vụ QA/QC kiểm tra chất lượng bằng công nghệ đo 3D của Meso Group.
4. Ứng dụng Scan 3D trong lắp ráp phương tiện đường sắt
4.1. Kiểm tra độ tương thích giữa các cụm chi tiết
Một phương tiện đường sắt có nhiều cụm kết cấu và thiết bị cần được lắp đặt theo vị trí xác định. Trong thực tế, sai lệch có thể xuất hiện do dung sai chế tạo, biến dạng trong quá trình hàn hoặc khác biệt giữa thiết kế và hiện trạng.
Scan 3D hỗ trợ ghi nhận hình học của từng bộ phận hoặc cụm lắp ráp, từ đó cung cấp dữ liệu để kiểm tra sự tương thích trước khi hoàn thiện.
Thông tin này có thể giúp nhóm kỹ thuật xác định vị trí cần điều chỉnh, giảm các thao tác thử lắp nhiều lần và hỗ trợ kiểm tra các khu vực khó tiếp cận.
4.2. Đối chiếu hiện trạng với mô hình thiết kế
Khi kết hợp dữ liệu quét với CAD 3D, kỹ sư có thể đánh giá mức độ phù hợp giữa phương án thiết kế và cấu trúc thực tế.
Trong những dự án có yêu cầu lắp đặt thiết bị mới vào phương tiện hiện hữu, việc số hóa khu vực lắp đặt giúp nhóm thiết kế xem xét không gian, vị trí liên kết và nguy cơ xung đột hình học trước khi thi công.
Đối với các hệ thống quan trọng, kết quả Scan 3D nên được sử dụng cùng phương pháp đo kiểm chuyên biệt và quy trình nghiệm thu phù hợp, thay vì thay thế hoàn toàn các phép kiểm tra bắt buộc.
4.3. Lưu trữ dữ liệu phục vụ quản lý kỹ thuật
Dữ liệu 3D sau khi được kiểm tra và chuẩn hóa có thể trở thành một phần của hồ sơ kỹ thuật phương tiện. Việc lưu trữ dữ liệu theo mã thiết bị, thời điểm đo và trạng thái vận hành giúp đơn vị quản lý dễ dàng truy xuất thông tin khi cần sửa chữa hoặc nâng cấp.
Nếu dữ liệu được thu thập định kỳ theo một quy trình nhất quán, doanh nghiệp còn có thể so sánh hiện trạng qua các giai đoạn để hỗ trợ đánh giá sự thay đổi về hình học.
5. Scan 3D hỗ trợ bảo trì và kéo dài tuổi thọ phương tiện
5.1. Theo dõi hao mòn và biến dạng
Sau thời gian vận hành, các bộ phận cơ khí của phương tiện đường sắt có thể xuất hiện hao mòn, biến dạng hoặc hư hỏng do tải trọng, rung động và điều kiện khai thác.
Scan 3D giúp thu thập hình dạng bề mặt tại thời điểm kiểm tra, sau đó đối chiếu với dữ liệu tham chiếu hoặc kết quả đo của những lần trước. Phương pháp này có thể hỗ trợ đánh giá sự thay đổi hình học tại các khu vực cần theo dõi.
Ví dụ, dữ liệu quét có thể được sử dụng để khảo sát một số chi tiết kết cấu, giá đỡ, vỏ thiết bị hoặc bề mặt cơ khí cần kiểm tra hình dạng. Việc lựa chọn thiết bị và phương pháp đo phải phù hợp với kích thước, vật liệu và mức độ chính xác yêu cầu.
5.2. Hỗ trợ lập kế hoạch bảo trì
Khi dữ liệu kiểm tra được lưu trữ có hệ thống, bộ phận kỹ thuật có thêm cơ sở để xác định những chi tiết cần kiểm tra chuyên sâu, sửa chữa hoặc thay thế.
Thay vì chỉ dựa vào quan sát trực quan, đơn vị vận hành có thể sử dụng dữ liệu hình học để theo dõi các thay đổi có thể đo được và ưu tiên nguồn lực cho những hạng mục cần đánh giá.
Dù vậy, Scan 3D chủ yếu cung cấp thông tin về hình học và bề mặt. Công nghệ này không tự phát hiện mọi dạng khuyết tật bên trong vật liệu hoặc thay thế các phương pháp kiểm tra không phá hủy như siêu âm, chụp ảnh bức xạ hay các phép thử chuyên dụng khi chúng được yêu cầu.
5.3. Phục dựng linh kiện và nâng cấp phương tiện cũ
Đối với phương tiện đã khai thác lâu năm, việc tìm kiếm linh kiện thay thế có thể gặp khó khăn do nhà cung cấp ngừng sản xuất hoặc tài liệu thiết kế không còn đầy đủ.
Trong trường hợp phù hợp, Scan 3D có thể giúp số hóa chi tiết hiện hữu để xây dựng dữ liệu CAD phục vụ thiết kế và chế tạo phương án thay thế.
Quy trình này hỗ trợ kỹ sư hiểu rõ hình học của linh kiện, kiểm tra khả năng tương thích và chuẩn bị dữ liệu cho công đoạn sản xuất. Tuy nhiên, trước khi đưa linh kiện mới vào vận hành, doanh nghiệp vẫn cần xác minh các yêu cầu về vật liệu, độ bền, chức năng và chứng nhận an toàn liên quan.
6. Quy trình triển khai Scan 3D cho phương tiện đường sắt
6.1. Bước 1: Xác định mục tiêu đo kiểm
Trước khi triển khai, đơn vị kỹ thuật cần xác định đối tượng quét, mục đích sử dụng dữ liệu và các thông số cần đánh giá. Mục tiêu có thể là kiểm tra chất lượng, dựng CAD, khảo sát hiện trạng hoặc theo dõi hao mòn.
Việc xác định rõ yêu cầu đầu ra giúp lựa chọn phương pháp quét và phạm vi thu thập dữ liệu phù hợp.
6.2. Bước 2: Khảo sát và lựa chọn thiết bị
Dựa trên kích thước vật thể, độ phức tạp hình học, điều kiện hiện trường và độ chính xác cần đạt, kỹ thuật viên lựa chọn hệ thống Scan 3D phù hợp.
Các chi tiết nhỏ hoặc bề mặt phức tạp có thể cần hệ thống quét chuyên dụng cho đo kiểm chi tiết. Trong khi đó, kết cấu lớn hoặc khu vực lắp đặt rộng có thể cần giải pháp quét laser phù hợp với phạm vi khảo sát.
6.3. Bước 3: Thu thập và xử lý dữ liệu
Kỹ thuật viên tiến hành quét theo kế hoạch nhằm thu thập đủ dữ liệu tại các bề mặt cần đánh giá. Sau đó, dữ liệu được xử lý để căn chỉnh, ghép nối các vùng quét và kiểm tra mức độ đầy đủ.
Tùy yêu cầu, kết quả có thể được xuất dưới dạng Point Cloud, Mesh hoặc dữ liệu phục vụ dựng CAD.
6.4. Bước 4: Phân tích, đối chiếu và lập báo cáo
Dữ liệu quét được so sánh với mô hình CAD, bản vẽ kỹ thuật hoặc dữ liệu tham chiếu đã xác nhận. Kỹ sư đánh giá sai lệch, xác định khu vực cần chú ý và lập báo cáo theo phạm vi công việc.
Báo cáo nên thể hiện rõ phương pháp đo, hệ quy chiếu, dung sai áp dụng và giới hạn của phép đo để người sử dụng hiểu đúng kết quả.
6.5. Bước 5: Ứng dụng kết quả vào sản xuất và bảo trì
Sau khi được kiểm tra, dữ liệu có thể được chuyển cho bộ phận thiết kế, sản xuất, QA/QC hoặc bảo trì để phục vụ các quyết định kỹ thuật.
Việc quản lý dữ liệu nhất quán giúp doanh nghiệp xây dựng hồ sơ hiện trạng, hỗ trợ truy xuất thông tin và nâng cao hiệu quả phối hợp giữa các bộ phận.
7. Meso Group và giải pháp đo quét 3D cho công nghiệp
7.1. Năng lực đo quét 3D và xử lý dữ liệu
Meso Group cung cấp các giải pháp đo lường và Scan 3D bằng công nghệ FARO, phục vụ nhu cầu kiểm tra kích thước, số hóa hiện trạng và xử lý dữ liệu kỹ thuật trong môi trường công nghiệp.
Tùy phạm vi dự án, dịch vụ có thể hỗ trợ quét các chi tiết cơ khí, cụm lắp ráp, kết cấu công nghiệp và những đối tượng cần thu thập dữ liệu hình học để phục vụ thiết kế hoặc kiểm tra chất lượng.
Với các dự án liên quan đến ngành đường sắt, phương án triển khai cần được khảo sát cụ thể để xác định thiết bị, phạm vi đo, yêu cầu dung sai và định dạng dữ liệu đầu ra phù hợp. Khả năng đáp ứng từng yêu cầu sẽ được đánh giá theo điều kiện thực tế của dự án.
7.2. Các ứng dụng doanh nghiệp có thể tham khảo
Từ kinh nghiệm ứng dụng Scan 3D trong sản xuất công nghiệp, doanh nghiệp có thể xem xét công nghệ này cho các nhu cầu như:
- Kiểm tra kích thước và hình dạng của chi tiết cơ khí.
- So sánh sản phẩm thực tế với mô hình CAD.
- Số hóa linh kiện khi cần phục dựng dữ liệu thiết kế.
- Khảo sát kết cấu và hiện trạng thiết bị tại nhà máy.
- Hỗ trợ lập báo cáo đo kiểm phục vụ QA/QC.
Tìm hiểu thêm các giải pháp liên quan của Meso Group:
Đây là những giải pháp có thể tham khảo khi doanh nghiệp cần số hóa chi tiết, phục vụ đo kiểm hoặc xây dựng dữ liệu kỹ thuật. Việc áp dụng cho phương tiện đường sắt cần được đánh giá riêng theo yêu cầu chuyên ngành.
Liên hệ Meso Group
Nếu doanh nghiệp đang tìm kiếm giải pháp Scan 3D, đo kiểm kích thước hoặc thiết kế ngược cho các chi tiết và thiết bị công nghiệp, Meso Group sẵn sàng trao đổi để xác định phương án phù hợp với yêu cầu thực tế.
Hãy liên hệ ngay với Meso Group để được tư vấn giải pháp đo quét 3D.
- Địa chỉ: 59 Cộng Hòa, Phường Tân Sơn Nhất, Thành Phố Hồ Chí Minh
- Hotline tư vấn: 0911 111 633
- Website: https://meso.com.vn/
- Email: sales.meso@gmail.com
Meso Group – Giải pháp đo lường 3D hỗ trợ doanh nghiệp nâng cao độ chính xác; kiểm soát chất lượng và số hóa dữ liệu kỹ thuật.
Công nghệ Scan 3D mở ra nhiều khả năng ứng dụng trong toàn bộ vòng đời phương tiện đường sắt; từ phát triển thiết kế, kiểm soát chất lượng sản xuất và hỗ trợ lắp ráp đến bảo trì, phục dựng linh kiện và nâng cấp phương tiện. Khả năng thu thập dữ liệu hình học trên bề mặt giúp kỹ sư có thêm cơ sở để phân tích sai lệch, lưu trữ hiện trạng và đưa ra quyết định kỹ thuật.
Đối với doanh nghiệp, giá trị của Scan 3D không chỉ nằm ở quá trình quét; mà còn ở cách dữ liệu được xử lý, kiểm chứng và tích hợp vào quy trình làm việc. Khi được triển khai đúng mục tiêu và kết hợp với các phương pháp kiểm tra chuyên ngành cần thiết, công nghệ này có thể góp phần nâng cao hiệu quả quản lý chất lượng và vòng đời tài sản.
