Tự động hóa kiểm tra kim loại tấm: Giải pháp nâng cao độ chính xác và năng suất sản xuất

Trong ngành gia công kim loại tấm, yêu cầu về độ chính xác cao, hình học phức tạp và dung sai chặt chẽ khiến quá trình kiểm tra chất lượng trở thành một thách thức lớn. Chỉ cần một sai lệch nhỏ về: Độ phẳng, độ dày, biến dạng sau dập, sai số từ dao cụ mòn,… Có thể dẫn đến tích lũy sai số trong toàn bộ cụm lắp ráp. Vấn đề là: khi năng suất bị giới hạn, số lượng chi tiết được kiểm tra giảm xuống → lỗi nhỏ không bị phát hiện để lan rộng trong sản xuất. Đây chính là lý do tự động hóa kiểm tra (Automated Quality Control – AQC) đang trở thành xu hướng tất yếu.

1. Vì sao kiểm tra kim loại tấm luôn “khó nhằn”?

Kiểm tra sheet metal không đơn giản vì phải cân bằng cùng lúc 3 yếu tố:

Độ chính xác (Accuracy) – yêu cầu sub-millimeter hoặc micromet
Tốc độ (Speed) – phù hợp sản xuất hàng loạt
Dễ sử dụng (Usability) – không phụ thuộc hoàn toàn vào chuyên gia

Hạn chế của phương pháp truyền thống

CMM (Coordinate Measuring Machine):

Độ chính xác cao
Nhưng đo từng điểm → rất chậm
Dễ gây bottleneck trong sản xuất

3D scanner thông thường:

Nhanh hơn
Nhưng:
- Khó đạt độ chính xác ổn định với sheet metal
- Phụ thuộc tay nghề người vận hành

Kết quả: doanh nghiệp buộc phải đánh đổi giữa tốc độ và độ chính xác.

2. Tự động hóa kiểm tra – Giải pháp phá vỡ “bài toán đánh đổi”

Giải pháp hiện đại không còn là chọn giữa CMM hay scan thủ công, mà là:

Tự động hóa toàn bộ quy trình kiểm tra 3D

Hệ thống AQC giúp:

hệ thống tự động chuyển đổi kế hoạch đo
Tự động tạo quỹ đạo robot
Tự động kiểm tra và xác nhận độ chính xác

3. Công nghệ cốt lõi: Scan 3D + Robot + Phần mềm thông minh

Một ví dụ tiêu biểu là hệ thống sử dụng:

MetraSCAN 3D (scanner quang học độ chính xác cao)

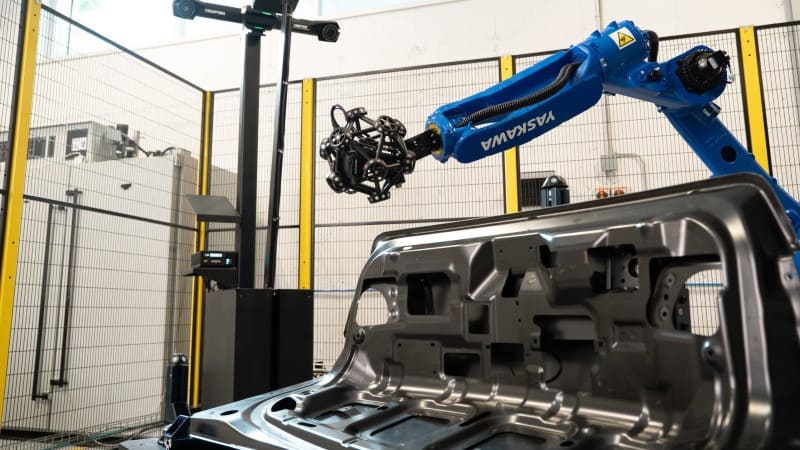

Phiên bản robot: MetraSCAN 3D-R
Phần mềm: Creaform Metrology Suite

Điểm mạnh của hệ thống:

Quét bằng laser xanh → đo tốt bề mặt kim loại phản quang
Tốc độ đo lên đến hàng triệu điểm/giây
Độ chính xác tương đương metrology-grade

>>Xem thêm: MetraSCAN 3D – Máy Quét 3D Optical CMM Tốc Độ Cao Cho Môi Trường Nhà Máy

4. Độ chính xác đã được kiểm chứng

Trong thử nghiệm thực tế:

Sai lệch vị trí: ~10 µm
Sai lệch kích thước: ~22 µm
Độ lệch chuẩn: 16–17 µm

Đây là mức sai số tiệm cận CMM, nhưng với tốc độ nhanh hơn nhiều lần.

5. Tự động hóa toàn bộ workflow kiểm tra

Import kế hoạch kiểm tra tự động

Nhập dữ liệu từ CSV hoặc hệ thống quản lý
Không cần lập trình lại

Tạo quỹ đạo robot tự động

Đảm bảo:
- Quét đủ bề mặt
- Tránh va chạm
Không cần chuyên gia robot

Kiểm tra độ phủ bằng “density indicator”

Hiển thị màu:
- Đỏ → thiếu dữ liệu
- Vàng → đủ
- Xanh → tối ưu

Giúp người vận hành kiểm soát chất lượng scan ngay lập tức

6. Lợi ích thực tế cho nhà máy khi áp dụng tự động hóa

Tăng năng suất kiểm tra

Từ đo điểm → quét toàn bộ bề mặt
Kiểm tra nhiều chi tiết hơn trong cùng thời gian

Giảm sai sót con người

Tự động hóa quy trình
Không phụ thuộc kỹ năng cá nhân

Đảm bảo tính lặp lại

Kết quả ổn định giữa các lần đo
Phù hợp sản xuất hàng loạt

Phát hiện lỗi sớm

Biến dạng, cong vênh, sai lệch hình học
Ngăn lỗi lan rộng trong dây chuyền

7. So sánh nhanh: CMM vs 3D Scanning tự động

Tiêu chí	CMM	3D Scanning + Automation
Tốc độ	Chậm	Rất nhanh
Dữ liệu	Điểm rời rạc	Toàn bộ bề mặt
Tự động hóa	Hạn chế	Cao
Phụ thuộc nhân sự	Cao	Thấp
Khả năng mở rộng	Thấp	Cao
