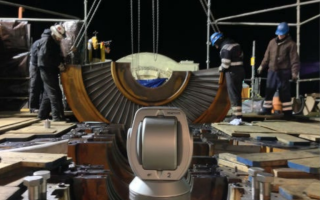

Meso Group giới thiệu quy trình cân chỉnh tuabin khí bên trong với công nghệ Laser Tracker từ Faro, mang đến sự nhanh chóng, tiết kiệm chi phí và độ chính xác cao. Được các OEM, chủ sở hữu nhà máy và nhà cung cấp dịch vụ tin cậy, chúng tôi đảm bảo thực hiện cân chỉnh trong thời gian ngừng hoạt động lớn, giúp các nhà máy đồng phát (COGEN) trên toàn thế giới duy trì hiệu suất hoạt động tối ưu.
Quy trình cân chỉnh tuabin khí
- Thu thập dữ liệu trước căn chỉnh
- Thiết lập và thu thập số liệu: Dữ liệu được thu thập một cách nhanh chóng và chính xác mà không cần tháo các cánh máy nén.
- Thực hiện căn chỉnh
- Căn chỉnh liên kết nội bộ: Căn chỉnh các bộ phận chính bên trong tuabin, bao gồm vòng bi, vỏ máy và ống mô-men xoắn.
- Căn chỉnh khớp nối: Đảm bảo sự liên kết chính xác giữa các khớp nối để giảm thiểu rung động và tối ưu hóa hiệu suất.
- Xác nhận và ghi nhận
- Ghi lại và phân tích dữ liệu: Sử dụng Laser Tracker để ghi lại dữ liệu và lưu trữ vào phần mềm CAD, giúp đảm bảo độ chính xác cao nhất.
- Kiểm tra và xác nhận: Sau khi điều chỉnh, xác nhận rằng tất cả các thành phần đã được cân chỉnh đúng và nằm trong dung sai cho phép.
Ứng dụng của công nghệ Laser Tracker trong cân chỉnh tuabin khí
- Đo lường chính xác: Đo trực tiếp các thành phần tuabin bằng tia laser; thu thập hàng nghìn điểm dữ liệu để đảm bảo độ chính xác cao nhất.
- Cân chỉnh nhanh chóng: Cân chỉnh tuabin trong vòng 3 ngày; giúp tiết kiệm thời gian và giảm thiểu thời gian ngừng hoạt động.
- Cải thiện hiệu suất: Đảm bảo các bộ phận được đặt đúng vị trí, giúp tăng hiệu suất và tuổi thọ của tuabin.
>>Xem thêm: Faro Laser Tracker đo quét chi tiết máy lớn yêu cầu độ chính xác cao
Quy trình chi tiết
- Chuẩn bị tuabin
- Tháo rời tuabin và rôto.
- Lắp ráp lại tuabin mà không có rôto, vặn chặt các hộp theo thông số kỹ thuật để đảm bảo độ chính xác.
- Cân chỉnh bên trong
- Sử dụng Laser Tracker gắn trên MAGIE (giá đỡ từ tính cho các bề mặt cong) để thu thập số liệu.
- Đo lường các yếu tố quan trọng như vị trí trục, độ tròn/méo của máy nén và tuabin, độ phẳng của các mặt và mối quan hệ góc cạnh.
- Điều chỉnh và kiểm tra
- Phân tích dữ liệu và thực hiện các điều chỉnh cần thiết để đạt được độ chính xác tối đa.
- Sử dụng kích thủy lực và pa lăng xích để điều chỉnh các bộ phận máy nén, đảm bảo chúng ở đúng vị trí.
- Xác nhận tất cả các bước căn chỉnh và ghi lại số đo cuối cùng; để đảm bảo điều kiện căn chỉnh đạt yêu cầu.
>>Xem thêm: Quy trình cân chỉnh tuabin hơi nước bằng máy Laser Tracker Faro tại Meso Group
Các loại tuabin khí phổ biến
- Tua bin khí 501
- Tua bin khí GE Frame 5, 6, 7, 9
Cân chỉnh khớp nối roto
- Phương pháp cân chỉnh: Tùy thuộc vào cấu hình thiết bị và điều kiện hiện có; việc cân chỉnh có thể được thực hiện bằng cách quay cả hai trục, không quay trục hoặc chỉ quay một trục.
- Ghi nhận số liệu: Sử dụng hệ thống căn chỉnh bằng laser hoặc thiết bị theo dõi bằng laser để thu thập dữ liệu.
- Điều chỉnh miếng chêm: Tính toán và cung cấp các thay đổi miếng chêm hoặc các chuyển động phẳng cố định; đảm bảo sự liên kết chính xác giữa các khớp nối.
>>Xem thêm: Meso Group: Dịch vụ Cân Chỉnh Turbine bằng Máy Laser Tracker Faro
Lợi ích của dịch vụ cân chỉnh tuabin khí tại Meso Group
- Tiết kiệm thời gian và chi phí: Quy trình nhanh chóng và hiệu quả; giúp giảm thiểu chi phí và thời gian ngừng hoạt động.
- Độ chính xác cao: Công nghệ Laser Tracker đảm bảo mọi đo lường và căn chỉnh đạt độ chính xác cao nhất.
- Tăng hiệu quả hoạt động: Cải thiện hiệu suất và độ tin cậy của tuabin; giảm thiểu các sự cố và bảo trì không mong muốn.
- Dịch vụ toàn diện: Meso Group đảm nhiệm toàn bộ quá trình từ thu thập dữ liệu; thực hiện cân chỉnh đến kiểm tra và xác nhận; mang lại sự yên tâm cho khách hàng.
- Chúng tôi đảm nhiệm toàn bộ quá trình căn chỉnh:
- Ghi lại tất cả các bài đọc căn chỉnh
- Tính đến tất cả các vị trí rôto
- Tài khoản cho các cài đặt trước lỗ khoan
- Tính toán, đo lường hoặc tính toán SAG rôto
- Đo độ lệch bật/tắt ngọn
- tính toán bước đi
- Cung cấp các bước di chuyển cho Forman hoặc Kỹ sư sàn
- Kiểm tra việc căn chỉnh đã được thực hiện chính xác chưa
- Các phép đo khác được ghi lại cùng lúc:
- Ra khỏi vong tron
- Sự biến dạng
- Độ cao mang
- Chúng ta có thể đo các giá trị quan trọng khác
- Khe hở đầu lưỡi
- Biến dạng rôto
- Kích thước 3D của các thành phần
