Trong sản xuất cơ khí và công nghiệp hiện đại, việc đo kiểm kích thước và hình dạng sản phẩm đóng vai trò quan trọng trong kiểm soát chất lượng. Bên cạnh các phương pháp đo truyền thống, máy quét quang học đang ngày càng được ứng dụng để thu thập dữ liệu hình học của vật thể một cách nhanh chóng và không tiếp xúc.
Về bản chất, máy quét quang học sử dụng hệ thống camera kết hợp với nguồn sáng và các thuật toán xử lý hình ảnh để ghi nhận hình dạng, kích thước hoặc đặc điểm bề mặt của vật thể. Dữ liệu thu được có thể được chuyển thành thông tin 3D, Point Cloud hoặc mô hình số phục vụ đo kiểm, thiết kế ngược và phát triển sản phẩm. Điểm đáng chú ý của công nghệ này là khả năng thu thập lượng lớn dữ liệu trong thời gian ngắn, đặc biệt phù hợp với các chi tiết có hình dạng phức tạp mà phương pháp đo tiếp xúc truyền thống khó xử lý hiệu quả.

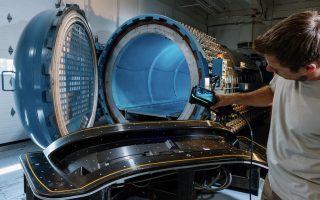

1. Máy quét quang học là gì?
1.1. Nguyên lý hoạt động của máy quét quang học
Tùy từng công nghệ, máy quét quang học có thể sử dụng ánh sáng trắng, ánh sáng có cấu trúc, laser hoặc các phương pháp quang học khác để xác định hình dạng của vật thể.
Một quy trình quét cơ bản thường gồm các bước: Chiếu sáng → Thu hình ảnh → Xác định hình học → Tạo dữ liệu 3D → Xử lý và phân tích
Hệ thống camera ghi nhận sự thay đổi của ánh sáng trên bề mặt sản phẩm. Phần mềm sau đó xử lý các hình ảnh thu được để xác định vị trí của các điểm trong không gian. Khi nhiều điểm dữ liệu được thu thập, chúng tạo thành đám mây điểm (Point Cloud) mô tả hình dạng thực tế của vật thể.
Dữ liệu này có thể tiếp tục được xử lý thành:
- Point Cloud;
- Mesh 3D;
- Mô hình CAD;
- Dữ liệu phục vụ kiểm tra kích thước;
- Báo cáo sai lệch giữa sản phẩm thực tế và thiết kế.
Đây cũng là nền tảng để công nghệ quét 3D được ứng dụng trong reverse engineering và kiểm tra chất lượng sản phẩm.
1.2. Máy quét quang học có phải là máy Scan 3D?
Hai khái niệm này có liên quan rất chặt chẽ nhưng không hoàn toàn đồng nghĩa.
Máy quét quang học có thể được xem là một nhóm thiết bị sử dụng nguyên lý quang học để thu thập dữ liệu hình học. Trong khi đó, Scan 3D là cách gọi rộng hơn cho quá trình quét và số hóa vật thể trong không gian ba chiều.
Một hệ thống Scan 3D có thể sử dụng nhiều công nghệ khác nhau, chẳng hạn:
- Ánh sáng cấu trúc;
- Laser;
- Camera;
- Photogrammetry;
- Các phương pháp thu thập dữ liệu 3D khác.
Vì vậy, nhiều máy quét quang học hiện nay chính là một dạng thiết bị Scan 3D. Điểm quan trọng không nằm ở tên gọi mà là công nghệ nào phù hợp với đối tượng cần đo, yêu cầu độ chính xác và mục đích sử dụng của doanh nghiệp.
>> Xem thêm: Dịch vụ Scan 3D tại nhà máy: Khi nào doanh nghiệp cần?
2. Phân biệt máy quét quang học, Scan 3D và máy đo CMM
Đây là vấn đề nhiều doanh nghiệp thường quan tâm khi lựa chọn thiết bị đo kiểm.
| Tiêu chí | Máy quét quang học / Scan 3D | Máy đo CMM |
| Phương pháp đo | Không tiếp xúc | Thường sử dụng đầu dò tiếp xúc hoặc cảm biến |
| Dữ liệu | Thu được lượng lớn điểm 3D | Đo các điểm/kích thước được xác định |
| Tốc độ thu thập | Nhanh | Thường chậm hơn khi cần nhiều điểm đo |
| Hình dạng phức tạp | Phù hợp | Có thể cần lập trình và thiết lập phức tạp |
| Bề mặt lớn | Có thể thu thập nhanh | Thời gian đo có thể tăng |
| Reverse Engineering | Rất phù hợp | Hạn chế hơn |
| Kiểm tra sai lệch toàn bộ bề mặt | Có ưu thế | Thường tập trung vào các điểm/đặc tính cần kiểm tra |
| QA/QC | Phù hợp với kiểm tra hình dạng, bề mặt và kích thước | Phù hợp với đo kích thước, dung sai và đặc tính hình học |
Tuy nhiên, bảng trên không có nghĩa Scan 3D thay thế hoàn toàn CMM. Trong thực tế sản xuất, Scan 3D và CMM có thể bổ sung cho nhau. Việc lựa chọn công nghệ cần dựa trên yêu cầu kỹ thuật cụ thể của từng sản phẩm.
>> Xem thêm:
2.1. Ưu điểm của máy quét quang học trong đo kiểm
2.1.1. Đo không tiếp xúc
Một trong những lợi thế quan trọng của công nghệ quét quang học là khả năng thu thập dữ liệu mà không cần đầu đo tiếp xúc trực tiếp với sản phẩm.
Điều này đặc biệt hữu ích với:
- Bề mặt dễ biến dạng;
- Chi tiết có hình dạng phức tạp;
- Sản phẩm có nhiều đường cong;
- Mẫu có giá trị cao;
- Các đối tượng khó tiếp cận bằng đầu dò.
2.1.2. Thu thập nhiều dữ liệu trong thời gian ngắn
Thay vì chỉ xác định một số điểm riêng lẻ, máy quét 3D có thể thu thập lượng lớn dữ liệu trên toàn bộ bề mặt. Nhờ đó, kỹ sư có thể nhìn thấy rõ hơn sự khác biệt giữa sản phẩm thực tế và mô hình thiết kế.
2.1.3. Phù hợp với chi tiết hình học phức tạp
Các sản phẩm có nhiều bề mặt cong, góc cạnh hoặc hình dạng tự do thường gây khó khăn cho phương pháp đo truyền thống.
Scan 3D giúp số hóa trực tiếp hình dạng thực tế, từ đó hỗ trợ:
- Phân tích hình học;
- Kiểm tra sai lệch;
- Thiết kế ngược;
- Cải tiến sản phẩm.
2.1.4. Hỗ trợ kiểm tra toàn bộ bề mặt
Dữ liệu quét có thể được sử dụng để so sánh với CAD và tạo bản đồ màu sai lệch. Thay vì chỉ biết một vài vị trí đạt hay không đạt, kỹ sư có thể quan sát toàn bộ vùng sai lệch trên sản phẩm. Đây là một trong những ứng dụng quan trọng của Scan 3D trong QA/QC công nghiệp.
2.2. Ứng dụng máy quét quang học trong sản xuất
Công nghệ quét quang học và Scan 3D đang được sử dụng trong nhiều công đoạn của chuỗi sản xuất.
2.2.1. Kiểm tra chất lượng sản phẩm
Sau khi gia công, sản phẩm có thể được quét và đối chiếu với dữ liệu CAD.
Kết quả kiểm tra giúp doanh nghiệp phát hiện:
- Sai lệch kích thước;
- Biến dạng;
- Sai lệch hình học;
- Lỗi gia công;
- Các khu vực không đạt yêu cầu thiết kế.
2.2.2. Thiết kế ngược
Khi doanh nghiệp có một chi tiết thực tế nhưng không còn bản vẽ kỹ thuật, Scan 3D có thể giúp số hóa hình dạng ban đầu.
Dữ liệu sau đó được xử lý để xây dựng mô hình CAD phục vụ:
- Thiết kế lại;
- Gia công chi tiết thay thế;
- Cải tiến sản phẩm;
- Phục dựng linh kiện cũ.
2.2.3. Kiểm tra khuôn mẫu
Khuôn sau thời gian sử dụng có thể xuất hiện hiện tượng mài mòn hoặc biến dạng. Quét 3D giúp ghi nhận hình dạng thực tế của khuôn và so sánh với dữ liệu thiết kế ban đầu. Qua đó, doanh nghiệp có thể đánh giá mức độ hao mòn và đưa ra phương án sửa chữa hoặc phục hồi phù hợp.
2.2.4. Kiểm tra sản phẩm trước xuất hàng
Đối với các sản phẩm yêu cầu độ chính xác cao, dữ liệu Scan 3D có thể trở thành một phần trong quy trình QA/QC trước khi giao hàng. Việc kiểm tra bằng dữ liệu 3D giúp doanh nghiệp có thêm cơ sở để đánh giá sự phù hợp của sản phẩm với yêu cầu kỹ thuật.
3. Khi nào nên sử dụng Scan 3D thay vì CMM?
Không có một thiết bị đo nào phù hợp với tất cả trường hợp.
Doanh nghiệp nên cân nhắc Scan 3D khi cần:
- Đo chi tiết có hình dạng phức tạp;
- Thu thập dữ liệu trên diện tích bề mặt lớn;
- Kiểm tra toàn bộ hình dạng sản phẩm;
- So sánh sản phẩm với CAD;
- Thiết kế ngược;
- Kiểm tra nhanh nhiều mẫu;
- Số hóa sản phẩm hoặc chi tiết máy.
Trong khi đó, CMM vẫn là lựa chọn phù hợp trong nhiều bài toán yêu cầu kiểm tra các kích thước, dung sai và đặc tính hình học với quy trình đo được kiểm soát chặt chẽ.
Trong môi trường sản xuất chuyên nghiệp, doanh nghiệp có thể kết hợp cả hai công nghệ để tận dụng ưu điểm của từng phương pháp.
>> Xem thêm: Meso Group cung cấp dịch vụ đo quét 3D cho sản xuất công nghiệp
4. Meso Group với giải pháp Scan 3D và đo kiểm cho doanh nghiệp
Đối với doanh nghiệp sản xuất, việc lựa chọn máy quét không nên chỉ dựa trên thông số kỹ thuật của thiết bị. Quan trọng hơn là xác định đúng bài toán đo kiểm, kích thước sản phẩm, vật liệu, độ chính xác yêu cầu và đầu ra dữ liệu.
Meso Group cung cấp giải pháp công nghệ phục vụ Scan 3D, đo kiểm và QA/QC công nghiệp, hỗ trợ doanh nghiệp trong nhiều bài toán như:
- Quét 3D chi tiết cơ khí;
- Kiểm tra kích thước và hình dạng sản phẩm;
- So sánh Scan 3D với CAD;
- Reverse Engineering;
- Kiểm tra khuôn mẫu;
- Số hóa dữ liệu sản phẩm;
- QA/QC trong sản xuất;
- Kiểm tra các chi tiết có hình dạng phức tạp.
Tùy theo yêu cầu của từng dự án, Meso Group có thể tư vấn giải pháp thiết bị và phương pháp đo phù hợp thay vì áp dụng một công nghệ cố định cho mọi trường hợp.
Meso Group – Liên hệ tư vấn
Hãy liên hệ ngay với Meso Group để được tư vấn giải pháp Scan 3D, đo kiểm và QA/QC phù hợp với nhu cầu sản xuất:
- Địa chỉ: 59 Cộng Hòa, Phường Tân Sơn Nhất, Thành phố Hồ Chí Minh
- Hotline Tư Vấn: 0911 111 633
- Website: https://meso.com.vn/
- Email: sales.meso@gmail.com
Kết luận
Máy quét quang học đang trở thành một công cụ quan trọng trong quá trình số hóa hoạt động đo kiểm và sản xuất. Với khả năng thu thập dữ liệu nhanh, đo không tiếp xúc và ghi nhận hình dạng 3D của sản phẩm, công nghệ này đặc biệt phù hợp với các bài toán kiểm tra hình học, thiết kế ngược và QA/QC. Tuy nhiên, Scan 3D và CMM không phải hai công nghệ loại trừ lẫn nhau. Mỗi phương pháp có thế mạnh riêng và việc lựa chọn cần dựa trên yêu cầu kỹ thuật thực tế.
Nếu doanh nghiệp đang phân vân nên sử dụng máy quét quang học, Scan 3D hay CMM, việc đánh giá bài toán trước khi đầu tư thiết bị sẽ giúp tối ưu chi phí và đảm bảo hiệu quả đo kiểm.
