Hướng Dẫn Quy Trình Quét 3D Chuẩn Trong Sản Xuất

Công nghệ quét 3D đang trở thành công cụ quan trọng trong các ngành sản xuất hiện đại như cơ khí chính xác, ô tô, khuôn mẫu và chế tạo máy. Nhờ khả năng thu thập dữ liệu hình học nhanh chóng và chính xác, các hệ thống như FARO ScanArm hay FARO Focus Laser Scanner giúp doanh nghiệp kiểm tra chất lượng, thiết kế ngược và tối ưu quy trình sản xuất.

Để đảm bảo dữ liệu thu được có độ chính xác cao và phục vụ tốt cho các bước phân tích tiếp theo, quá trình quét 3D cần tuân theo một quy trình tiêu chuẩn.

1. Xác định mục tiêu quét 3D

Trước khi tiến hành quét, cần xác định rõ mục đích của dự án để lựa chọn thiết bị và phương pháp phù hợp.

Một số mục tiêu phổ biến gồm:

Kiểm tra chất lượng sản phẩm (3D inspection)
Thiết kế ngược (Reverse Engineering)
Kiểm tra khuôn mẫu
Số hóa nhà máy hoặc thiết bị công nghiệp
Phân tích biến dạng hoặc sai lệch lắp ráp

Việc xác định mục tiêu ngay từ đầu giúp lựa chọn đúng thiết bị quét và thiết lập thông số phù hợp.

2. Chuẩn bị vật thể và môi trường quét

Bước chuẩn bị có ảnh hưởng lớn đến chất lượng dữ liệu.

Các công việc cần thực hiện gồm:

Làm sạch bề mặt vật thể để tránh nhiễu dữ liệu
Xử lý bề mặt quá bóng hoặc phản chiếu bằng lớp phủ mờ
Bố trí không gian quét phù hợp
Gắn các điểm tham chiếu (targets) nếu cần

Đối với các chi tiết lớn hoặc có hình học phức tạp, việc chuẩn bị kỹ càng sẽ giúp giảm sai số trong quá trình căn chỉnh dữ liệu.

3. Thiết lập thiết bị quét 3D

Sau khi chuẩn bị xong, kỹ thuật viên tiến hành thiết lập máy quét.

Các thông số quan trọng bao gồm:

Khoảng cách quét tối ưu
Độ phân giải quét
Tốc độ thu thập dữ liệu
Chế độ quét phù hợp với vật liệu

Ví dụ, các hệ thống như FARO ScanArm có thể thu thập hàng trăm nghìn điểm dữ liệu mỗi giây, giúp quét nhanh các chi tiết cơ khí phức tạp.

>>Xem thêm: FARO Quantum Max ScanArms – Giải Pháp Đo Lường 3D Hiện Đại Cho Ngành Công Nghiệp

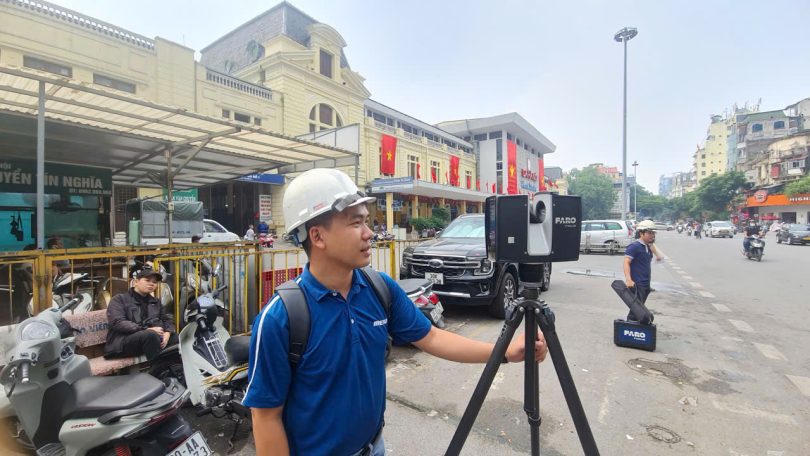

4. Thực hiện quét 3D

Trong quá trình quét, kỹ thuật viên cần di chuyển thiết bị xung quanh vật thể để thu thập dữ liệu từ nhiều góc khác nhau.

Một số nguyên tắc quan trọng:

Giữ khoảng cách quét ổn định
Tránh che khuất vùng cần quét
Quét chồng lấp dữ liệu giữa các lần quét
Theo dõi dữ liệu trực tiếp trên phần mềm

Việc quan sát dữ liệu theo thời gian thực giúp phát hiện sớm các khu vực thiếu dữ liệu để bổ sung ngay lập tức.

5. Xử lý dữ liệu quét

Sau khi hoàn thành quá trình quét, dữ liệu thu được thường ở dạng point cloud hoặc mesh.

Các bước xử lý bao gồm:

Loại bỏ điểm nhiễu
Căn chỉnh các dữ liệu quét (alignment)
Ghép dữ liệu thành mô hình hoàn chỉnh
Tối ưu lưới bề mặt (mesh optimization)

Quá trình này giúp tạo ra mô hình 3D chính xác và dễ dàng sử dụng trong các bước phân tích tiếp theo.

>>Xem thêm: Máy quét Laser 3D FARO Focus Premium Max – Giải pháp tối ưu cho mô hình kỹ thuật số 3D

6. So sánh với mô hình CAD hoặc tạo mô hình mới

Tùy vào mục đích dự án, dữ liệu quét sẽ được sử dụng theo các cách khác nhau.

Kiểm tra chất lượng (Inspection)

Dữ liệu quét được so sánh với mô hình CAD gốc để tạo bản đồ màu sai lệch, giúp kỹ sư xác định chính xác các khu vực không đạt dung sai.

Thiết kế ngược (Reverse Engineering)

Từ dữ liệu quét, kỹ sư có thể dựng lại mô hình CAD hoàn chỉnh để phục vụ sản xuất hoặc cải tiến thiết kế.

7. Xuất báo cáo và lưu trữ dữ liệu

Bước cuối cùng là tạo báo cáo kỹ thuật và lưu trữ dữ liệu quét.

Báo cáo thường bao gồm:

Mô hình 3D của chi tiết
Bản đồ màu sai lệch
Các thông số dung sai
Kết quả phân tích đo lường

Những dữ liệu này giúp doanh nghiệp theo dõi chất lượng sản phẩm và cải thiện quy trình sản xuất.

Quy trình quét 3D trong sản xuất không chỉ đơn thuần là thu thập dữ liệu mà còn bao gồm nhiều bước quan trọng từ chuẩn bị, quét, xử lý đến phân tích kết quả. Khi thực hiện đúng quy trình, công nghệ quét 3D sẽ giúp doanh nghiệp:

Nâng cao độ chính xác trong kiểm tra sản phẩm
Rút ngắn thời gian phát triển sản phẩm
Giảm chi phí sản xuất và phế phẩm
Tối ưu quy trình thiết kế và lắp ráp

Nhờ những lợi ích này, các hệ thống quét 3D như FARO ScanArm và FARO Focus Laser Scanner đang trở thành công cụ không thể thiếu trong các nhà máy sản xuất hiện đại.
