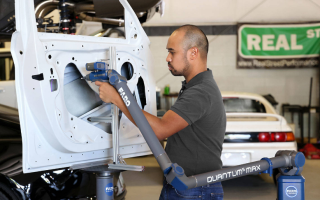

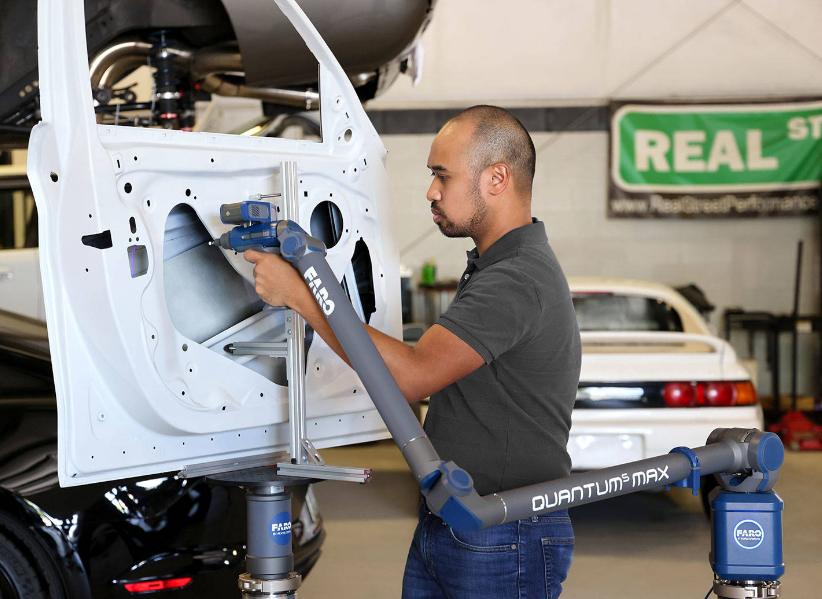

Khi các bộ phận hoặc công cụ quá phức tạp để sử dụng đầu dò tiếp xúc, công nghệ laser của FARO Quantum Max ScanArms mang đến giải pháp với tốc độ và độ chính xác vượt trội. Quantum Max ScanArms kết hợp khả năng đo lường của máy đo tọa độ di động Quantum Max FaroArm® với chức năng không tiếp xúc của đầu dò đường laser. Hệ thống này cũng cung cấp nhiều tùy chọn LLP (Laser Line Probe), cho phép tối ưu hóa độ chính xác, tốc độ, hoặc kết hợp cả hai tùy thuộc vào nhu cầu của dự án. Bất kể bạn chọn LLP nào, 3D ScanArms đều ghi lại các phép đo chính xác trong hầu hết mọi môi trường, từ sàn nhà máy đến hiện trường.
Giá trị kinh doanh của FARO Quantum Max ScanArms
- Quét nhiều hơn, quét tốt hơn, quét nhanh hơn: Tăng năng suất mà không cần đánh đổi giữa tốc độ và độ chính xác.
- Đảm bảo tính nhất quán và khả năng lặp lại: Mọi nhà điều hành đều nhận được kết quả giống nhau mỗi lần.
- Tối ưu hóa hoạt động: Đo lường chính xác giúp giảm thiểu tình trạng phế phẩm, làm lại và kiểm tra.
- Thu thập dữ liệu sản xuất: Dữ liệu chính xác cho phép báo cáo và phân tích xu hướng.
- Nâng cao chất lượng: Kiểm tra 3D phức tạp và báo cáo tự động giúp người dùng xác định chính xác lỗi.
- Chi tiết chụp: Máy quét laser FARO ScanArm có thể ghi lại chi tiết đo lường cực cao trên các bộ phận và vật thể phức tạp.
- Tăng cường năng suất: Xử lý sự cố nhanh hơn và phân tích nguyên nhân gốc rễ giúp tăng năng suất tổng thể.
- Tăng thông lượng: Tỷ lệ sản xuất cao hơn và thời gian chết để xác minh giảm có nghĩa là năng suất cao hơn.
- Gia tăng tốc tạo ra doanh thu: Đưa sản phẩm ra thị trường nhanh hơn và giảm thời gian làm lại và thời gian chết.
- Giữ cho khách hàng và người dùng cuối hài lòng: Sản phẩm chất lượng cao, có thể sử dụng một cách tự tin sẽ làm cho mọi người hài lòng và giữ chân khách hàng trung thành.
- Đưa ra quyết định sáng suốt: Với thông tin trong tầm tay, nhóm của bạn sẽ có thể đưa ra quyết định thông minh hơn, nhanh hơn và chủ động giải quyết mọi vấn đề.
>>Xem thêm: Ứng Dụng của Công Nghệ Quét Laser 3D Cầm Tay trong Công Nghiệp
ScanArms Theo Mức Hiệu Suất
FARO Quantum Max ScanArms:
- Hiệu suất tối đa: Quantum S là cánh tay đo lường hàng đầu, mang lại độ chính xác và hiệu suất cao cấp. Quantum M cung cấp tiêu chuẩn toàn cầu về đo lường di động với tỷ lệ giá/hiệu suất lý tưởng, phù hợp cho các nhiệm vụ kiểm tra tại nhà máy. Quantum E cung cấp hiệu suất tuyệt vời với mức giá cạnh tranh và đảm bảo sản xuất chất lượng cao.
Dòng FAROBlu® xR:
- Độ phân giải và độ chính xác tối đa: LLP này lý tưởng cho các tác vụ có độ chính xác cao với dung sai chặt chẽ để thu thập dữ liệu ở độ chính xác cao nhất và độ phân giải tốt nhất.
Dòng FAROBlu® xP:
- Năng suất tối đa: LLP này có khả năng quét mọi thứ với sự kết hợp cân bằng giữa độ chính xác, tốc độ và phạm vi phủ sóng—tăng lợi nhuận và thông lượng với hiệu suất phù hợp cho mọi ứng dụng.
Loại FAROBlu® xS:
- Tốc độ tối đa: LLP này phù hợp nhất với các bộ phận lớn hoặc diện tích bề mặt rộng khi tốc độ thu thập dữ liệu là ưu tiên hàng đầu.
FAROBlu® xE:
- Hiệu quả tối đa ở mức đầu vào: FAROBlu xE LLP là giải pháp lý tưởng cho các công ty vừa và nhỏ muốn tận dụng các tùy chọn LLP cấp đầu vào, hoàn hảo cho các ứng dụng có độ chính xác thấp hơn như kỹ thuật đảo ngược.
Nền tảng quét 8 trục
Nền tảng quét quay 8 trục tích hợp lần đầu tiên trong ngành, giúp giảm thời gian quét tới 40% trong khi vẫn duy trì độ chính xác, có sẵn với tất cả các mẫu ScanArm.
Tính năng của ScanArm
- Họ đầu dò đường laser (LLP): Đạt được khả năng chụp đám mây điểm tốc độ cao, độ chính xác cao hoặc kết hợp cả hai với LLP, mỗi loại đều có thể hoán đổi nóng và được xây dựng theo mục đích cụ thể.
- Nhiều khối lượng làm việc: Đáp ứng nhu cầu của mọi ứng dụng với thể tích làm việc là 2,0m, 2,5m, 3m, 3,5m và 4m.
- Công nghệ chỉnh lưu ánh sáng liên tục (CLR): Quét các bề mặt tối, phản chiếu hoặc trong mờ.
- Khả năng thăm dò thông minh: Thay đổi đầu dò nhanh chóng và dễ dàng mà không cần hiệu chuẩn lại.
- Cân bằng nội bộ: Có thể sử dụng bằng một tay mà không bị mỏi.
- Thiết kế gọn nhẹ: Vận chuyển, lắp đặt và vận hành ScanArms dễ dàng và thoải mái.
- Tích hợp 8 trục độc quyền: Đo nhanh tất cả các mặt của một bộ phận mà không cần định vị lại.
- Sự tuân thủ: Đáp ứng tiêu chuẩn chính xác ISO 10360-12 nghiêm ngặt.
- Lắp đặt nhanh phổ thông: Thiết lập ScanArm ở bất cứ nơi nào cần thiết.
- Cảm biến nhiệt độ và quá tải: Đảm bảo hiệu suất liên tục và tối ưu.
- Giải pháp phần mềm mạnh mẽ: Dễ dàng tích hợp ScanArms và phần mềm.
- Tùy chọn sử dụng pin mở rộng: Hoạt động mà không cần cáp.
- Hoạt động không dây tốc độ cao: Kết nối bằng Bluetooth hoặc Wi-Fi.
- Thiết kế chắc chắn: Sử dụng ScanArms ngay cả trong những môi trường đo lường khó khăn nhất.
>> Meso Group – Đối Tác Tin Cậy Cung Cấp Máy Đo Quét 3D Laser Faro Cho Sản Xuất Công Nghiệp
Ứng dụng đo lường 3D
Dưới đây là các ứng dụng của FARO Quantum Max ScanArms trong đo lường:
- Cải thiện kiểm soát chất lượng và kiểm tra: Xác minh độ chính xác về kích thước và xác định độ lệch so với dữ liệu CAD danh nghĩa trong quá trình kiểm tra sản phẩm đầu tiên và trong quá trình sản xuất, cũng như kiểm tra các bộ phận đầu vào.
- Sản xuất, chế tạo và lắp ráp: Giữ cho máy móc sản xuất được hiệu chuẩn và căn chỉnh, và xác minh độ chính xác về kích thước của dụng cụ và các bộ phận.
- Thiết kế và kỹ thuật sản phẩm: Đẩy nhanh quá trình thiết kế ngược và tạo mẫu nhanh để rút ngắn thời gian đưa sản phẩm ra thị trường.
>>Xem thêm: Ứng Dụng Công Nghệ Đo Quét Laser 3D Trong Đo Kiểm
Thông số kỹ thuật
Độ chính xác của hệ thống ScanArm – Đo lường không tiếp xúc (FaroArm với LLP)
Lượng tử S Max
| Chiều dài | FAROBlu Tối đa | xR | xP | xS |
| 2,0m (6,6ft) | 0,03mm | 0,038mm | 0,046mm | 0,042mm |
| 2,5m (8,2ft) | 0,034mm | 0,042mm | 0,05mm | 0,044mm |
| 3,0m (9,8ft) | 0,04mm | 0,048mm | 0,055mm | 0,057mm |
| 3,5m (11,5ft) | 0,054mm | 0,061mm | 0,068mm | 0,070mm |
| 4,0m (13,1ft) | 0,068mm | 0,074mm | 0,08mm | 0,082mm |
Lượng tử M Max
| Chiều dài | FAROBlu Tối đa | xR | xP | xS |
| 2,0m (6,6ft) | 0,035mm | 0,041mm | 0,052mm | 0,043mm |
| 2,5m (8,2ft) | 0,039mm | 0,046mm | 0,056mm | 0,048mm |
| 3,0m (9,8ft) | 0,046mm | 0,053mm | 0,062mm | 0,065mm |
| 3,5m (11,5ft) | 0,062mm | 0,067mm | 0,076mm | 0,080mm |
| 4,0m (13,1ft) | 0,078mm | 0,081mm | 0,09mm | 0,090mm |
Lượng tử E Max
| Chiều dài | FAROBlu Tối đa | xR | xP | xS |
| 2,0m (6,6ft) | 0,042mm | 0,053mm | 0,06mm | 0,060mm |
| 2,5m (8,2ft) | 0,048mm | 0,059mm | 0,065mm | 0,066mm |
| 3,0m (9,8ft) | 0,056mm | 0,067mm | 0,077mm | 0,089mm |
| 3,5m (11,5ft) | 0,076mm | 0,085mm | 0,095mm | 0,101mm |
| 4,0m (13,1ft) | 0,095mm | 0,104mm | 0,112mm | 0,120mm |
Độ chính xác của FaroArm – Đo tiếp xúc (6 trục)
Lượng tử S Max
| Chiều dài | VẾT THƯƠNG 1 | KÍCH THƯỚC P 2 | MẪU P3 | Đường kính L 4 | ĐẠI HỌC 5 |
| 2,0m (6,6ft) | 0,016mm | 0,008mm | 0,017mm | 0,03mm | 0,024mm |
| 2,5m (8,2ft) | 0,018mm | 0,009mm | 0,018mm | 0,032mm | 0,026mm |
| 3,0m (9,8ft) | 0,027mm | 0,012mm | 0,026mm | 0,046mm | 0,038mm |
| 3,5m (11,5ft) | 0,036mm | 0,016mm | 0,034mm | 0,064mm | 0,052mm |
| 4,0m (13,1ft) | 0,045mm | 0,02mm | 0,038mm | 0,078mm | 0,063mm |
Lượng tử M Max
| Chiều dài | VẾT THƯƠNG 1 | KÍCH THƯỚC P 2 | MẪU P3 | Đường kính L 4 | ĐẠI HỌC 5 |
| 2,0m (6,6ft) | 0,02mm | 0,01mm | 0,022mm | 0,035mm | 0,027mm |
| 2,5m (8,2ft) | 0,023mm | 0,013mm | 0,023mm | 0,038mm | 0,03mm |
| 3,0m (9,8ft) | 0,034mm | 0,016mm | 0,032mm | 0,052mm | 0,042mm |
| 3,5m (11,5ft) | 0,044mm | 0,02mm | 0,039mm | 0,068mm | 0,056mm |
| 4,0m (13,1ft) | 0,053mm | 0,024mm | 0,044mm | 0,084mm | 0,067mm |
Tất cả các giá trị đều biểu thị MPE (Lỗi tối đa cho phép)
- Đo tiếp xúc (FaroArm): Theo ISO 10360-12. Với hiệu suất toàn hệ thống 8 trục tùy chọn (FaroArm + 8 trục) dựa trên Lỗi đường kính vị trí hình cầu (LDIA) ISO10360-12
** Đo không tiếp xúc (ScanArm và ScanArm + 8 trục): Dựa trên ISO 10360-8 Phụ lục D; được định nghĩa là LDIA (Lỗi đường kính vị trí hình cầu) – Đường kính của vùng hình cầu chứa tâm của một hình cầu đo từ nhiều hướng. Các giá trị là tuyệt đối
1 SPAT – Bài kiểm tra phát âm một điểm
2 E UNI – Lỗi khoảng cách giữa hai điểm so sánh giá trị đo được với giá trị danh nghĩa
3 P SIZE – Lỗi kích thước thăm dò hình cầu khi so sánh giá trị đo được với giá trị danh nghĩa
4 P FORM – Lỗi hình cầu thăm dò
5 L DIA – Lỗi đường kính vị trí hình cầu (Đường kính của vùng hình cầu chứa tâm của một hình cầu được đo từ nhiều hướng)
Meso Group cung cấp máy đo quét 3D Quantum Max ScanArms và dịch vụ đo chính xác
Meso Group tự hào là một trong những đơn vị hàng đầu tại Việt Nam chuyên cung cấp các dịch vụ đo lường và quét laser 3D tiên tiến cho ngành xây dựng và các ngành công nghiệp liên quan. Chúng tôi không chỉ cung cấp các giải pháp mô hình hóa 3D và mô hình thông tin công trình (BIM), mà còn là đại diện công nghệ FARO® tại Việt Nam, mang đến cho khách hàng những công nghệ hiện đại nhất trên thế giới.
Một trong những sản phẩm nổi bật mà Meso Group cung cấp là máy đo quét 3D FARO Quantum Max ScanArms. Đây là công nghệ tiên tiến nhất hiện nay, mang đến độ chính xác cao và khả năng đo lường linh hoạt.
