FARO Creaform HandySCAN 3D - Thế hệ máy quét 3D cầm tay metrology-grade mới

Trong sản xuất cơ khí hiện đại, đo kiểm không chỉ yêu cầu độ chính xác cao mà còn phải đáp ứng tốc độ, khả năng cơ động và sự linh hoạt khi làm việc trực tiếp tại nhà máy. Đây là lý do các dòng máy quét 3D cầm tay ngày càng được ứng dụng rộng rãi trong kiểm tra chất lượng, thiết kế ngược, phát triển sản phẩm và đo kiểm các chi tiết có kích thước lớn.

Năm 2026, FARO CREAFORM mở rộng hệ sinh thái HandySCAN 3D với HandySCAN 3D EVO và EVO Plus, đồng thời giới thiệu thế hệ mới của dòng HandySCAN 3D MAX, gồm HandySCAN MAX EVO và HandySCAN MAX EVO Elite. Các sản phẩm mới hướng đến một nền tảng đo 3D thống nhất hơn, kết hợp khả năng đo lường metrology-grade với giao diện trực quan, tính cơ động và quy trình làm việc tối ưu hơn cho môi trường sản xuất.

1. FARO CREAFORM ra mắt những dòng HandySCAN 3D nào?

HandySCAN 3D là dòng máy quét 3D cầm tay của FARO CREAFORM, được phát triển cho các công việc đo lường 3D có yêu cầu về độ chính xác, khả năng di chuyển và tốc độ thu thập dữ liệu. Thay vì đưa chi tiết về phòng đo CMM cố định, người dùng có thể đưa thiết bị trực tiếp đến khu vực sản xuất để thu thập dữ liệu hình học của sản phẩm. Dữ liệu quét có thể được sử dụng cho kiểm tra kích thước, so sánh với CAD, thiết kế ngược, phân tích sai lệch hoặc phục vụ các quy trình kỹ thuật khác.

Điểm đáng chú ý trong thế hệ HandySCAN 3D mới là FARO CREAFORM đang phát triển một trải nghiệm sử dụng thống nhất giữa các dòng sản phẩm. Từ những chi tiết nhỏ đến các kết cấu lớn, doanh nghiệp có thể lựa chọn cấu hình phù hợp với kích thước và yêu cầu độ chính xác của đối tượng cần đo.

Danh mục mới được mở rộng theo hai hướng chính:

1.1. HandySCAN 3D EVO Series

Dòng EVO được phát triển cho các tác vụ đo kiểm hàng ngày, đặc biệt chú trọng đến trải nghiệm vận hành và khả năng xử lý dữ liệu ngay trong quá trình quét.

Hiện dòng EVO gồm:

HandySCAN EVO
HandySCAN EVO Plus
HandySCAN EVO Elite

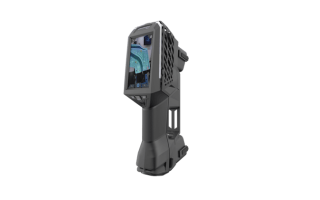

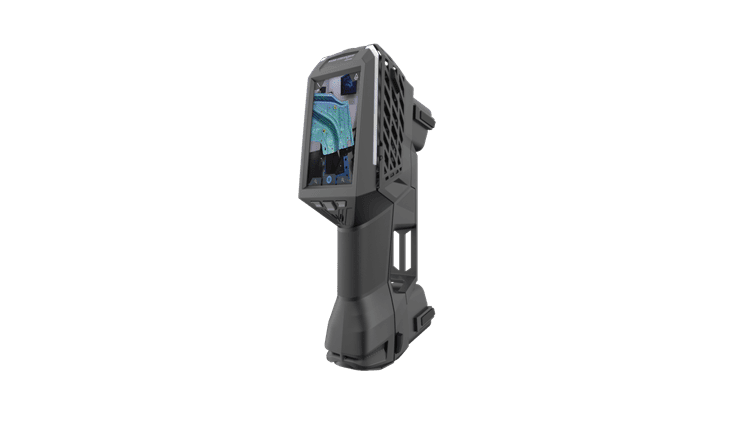

Các model sử dụng màn hình cảm ứng tích hợp, nút điều khiển vật lý và các tính năng hỗ trợ người vận hành theo dõi quá trình quét. Một số model còn được trang bị camera và khả năng hiển thị tăng cường AR để hỗ trợ kiểm tra trực quan.

1.2. HandySCAN 3D MAX Series

Nếu EVO tập trung vào các tác vụ đo kiểm linh hoạt với nhiều loại chi tiết, MAX Series được phát triển riêng cho các chi tiết lớn và phức tạp.

Thế hệ mới gồm:

HandySCAN MAX EVO
HandySCAN MAX EVO Elite

Các model này hướng đến những ứng dụng như kiểm tra chi tiết kích thước lớn, QA/QC, phát triển sản phẩm, thiết kế ngược và kiểm tra không phá hủy NDT.

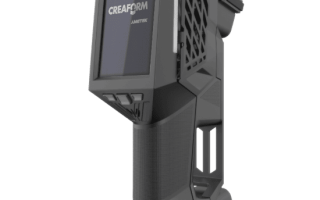

2. HandySCAN 3D EVO – Máy quét 3D cầm tay cho đo kiểm chính xác

Một trong những điểm nổi bật của EVO Series là sự kết hợp giữa độ chính xác metrology-grade, thiết kế cầm tay và giao diện vận hành trực quan.

Độ chính xác đến 0,020 mm

Tùy model, HandySCAN EVO Series có độ chính xác:

Model	Độ chính xác	Tốc độ đo
HandySCAN EVO	0,025 mm	1.300.000 phép đo/giây
HandySCAN EVO Plus	0,025 mm	1.800.000 phép đo/giây
HandySCAN EVO Elite	0,020 mm	2.800.000 phép đo/giây

HandySCAN EVO và EVO Plus có độ chính xác thể tích 0,020 mm + 0,040 mm/m. Trong khi đó, EVO Elite có thể đạt 0,020 mm + 0,020 mm/m theo cấu hình công bố của nhà sản xuất.

Nhiều cấu hình laser cho từng nhu cầu

EVO sử dụng các đường laser xanh để thu thập dữ liệu hình học trên bề mặt chi tiết.

HandySCAN EVO: 22 đường laser xanh + 1 đường bổ sung.
HandySCAN EVO Plus: 30 đường laser xanh + 1 đường bổ sung.
HandySCAN EVO Elite: 46 đường laser xanh + 1 đường bổ sung và Laser Pointer.

Thiết kế này giúp các model có khả năng thu thập lượng lớn dữ liệu 3D trong thời gian ngắn, phù hợp với những quy trình cần vừa quét vừa kiểm tra tại hiện trường.

>>FARO Creaform HandySCAN EVO Plus – Máy Scan 3D cầm tay chính xác cao

3. HandySCAN MAX EVO – Giải pháp đo 3D cho chi tiết lớn

Đối với các chi tiết có kích thước lớn, việc đưa sản phẩm vào máy CMM truyền thống có thể gặp nhiều hạn chế về không gian, thời gian và khả năng tiếp cận.

HandySCAN MAX EVO Series được phát triển để giải quyết nhóm bài toán này.

Dòng MAX có thể đo các chi tiết được khuyến nghị từ khoảng 1–15 m, tùy model. Máy có vùng quét lớn và khoảng cách làm việc rộng hơn so với dòng EVO tiêu chuẩn.

HandySCAN MAX EVO

Model MAX EVO có:

Độ chính xác: 0,150 mm
Độ chính xác thể tích: 0,150 mm + 0,020 mm/m
Tốc độ đo: 2.250.000 phép đo/giây
38 đường laser xanh + Laser Pointer
Khoảng cách làm việc: 0,45–1,60 m
Kích thước chi tiết khuyến nghị: 1–10 m

Đây là cấu hình phù hợp cho các bài toán phát triển sản phẩm và đo kiểm những chi tiết lớn cần sự cơ động khi thu thập dữ liệu.

HandySCAN MAX EVO Elite

Với những ứng dụng đòi hỏi độ chính xác cao hơn, MAX EVO Elite đạt:

Độ chính xác: 0,075 mm
Độ chính xác thể tích: 0,075 mm + 0,010 mm/m
Tốc độ đo: 2.250.000 phép đo/giây
38 đường laser xanh + Laser Pointer
Khoảng cách làm việc: 0,30–2,50 m
Kích thước chi tiết khuyến nghị: 1–15 m

MAX EVO Elite được định hướng cho các công việc kiểm tra chất lượng và NDT đối với chi tiết lớn, nơi yêu cầu cao hơn về độ chính xác đo lường.

>>Xem thêm: HandySCAN MAX EVO Elite – Máy quét 3D cầm tay cho chi tiết công nghiệp kích thước lớn

4. Điểm nổi bật của thế hệ HandySCAN 3D mới

4.1. Màn hình tích hợp trên máy

Một điểm thay đổi đáng chú ý là màn hình tích hợp giúp người vận hành quan sát dữ liệu quét ngay trong quá trình làm việc.

Thay vì liên tục phải nhìn sang máy tính, kỹ thuật viên có thể theo dõi dữ liệu và hướng dẫn quét trực tiếp trên thiết bị. Điều này đặc biệt hữu ích khi đo các chi tiết lớn hoặc làm việc tại khu vực khó bố trí máy tính.

4.2. Hỗ trợ làm việc không dây

MAX Series có thể kết hợp Mobility Kit để giảm sự phụ thuộc vào dây cáp và máy trạm cố định. Đối với các chi tiết lớn như kết cấu công nghiệp, thiết bị, khuôn hoặc cụm máy, khả năng di chuyển tự do quanh đối tượng giúp quá trình thu thập dữ liệu thuận tiện hơn.

4.3. Hỗ trợ kiểm tra trực quan

EVO Series được tích hợp các tính năng hỗ trợ quá trình kiểm tra như AR, camera và hiển thị dữ liệu theo thời gian thực trên một số model.

Các tính năng này giúp kỹ thuật viên dễ dàng nhận biết khu vực đã quét, khu vực cần bổ sung dữ liệu hoặc vị trí có sai lệch cần chú ý.

4.4. Tích hợp với hệ sinh thái phần mềm đo lường

Các model HandySCAN 3D mới được tích hợp với Creaform Metrology Suite, tạo môi trường làm việc thống nhất cho các tác vụ đo kiểm, Scan-to-CAD và những quy trình đo lường công nghiệp khác.

5. Ứng dụng của máy quét 3D HandySCAN 3D

5.1. Kiểm tra chất lượng QA/QC

Dữ liệu quét 3D có thể được sử dụng để kiểm tra kích thước, hình dạng và sai lệch của chi tiết sau gia công.

Kỹ thuật viên có thể tạo dữ liệu 3D của sản phẩm thực tế rồi so sánh với mô hình CAD hoặc dữ liệu thiết kế để xác định những khu vực có sai lệch.

Đây là một trong những hướng ứng dụng quan trọng của HandySCAN 3D trong sản xuất cơ khí và công nghiệp chế tạo.

5.2. Thiết kế ngược

Khi doanh nghiệp không còn bản vẽ kỹ thuật hoặc CAD của một chi tiết, máy quét 3D có thể thu thập hình dạng thực tế để tạo dữ liệu số.

Quy trình này đặc biệt hữu ích đối với:

Phục dựng phụ tùng máy móc.
Số hóa chi tiết cũ.
Tái tạo khuôn mẫu.
Thiết kế sản phẩm thay thế.
Phát triển sản phẩm dựa trên mẫu có sẵn.

Dữ liệu quét có thể tiếp tục được xử lý bằng các phần mềm CAD/đo kiểm tương thích để phục vụ thiết kế và sản xuất.

5.3. Phát triển sản phẩm

Trong giai đoạn R&D, kỹ sư có thể sử dụng dữ liệu scan 3D để nhanh chóng ghi nhận hình dạng của mẫu thử, đánh giá thiết kế hoặc đối chiếu sản phẩm thực tế với mô hình CAD.

Đối với các sản phẩm có hình dạng phức tạp, việc thu thập dữ liệu toàn bộ bề mặt bằng phương pháp quét 3D có thể cung cấp nguồn dữ liệu hình học chi tiết cho quá trình phát triển.

5.4. Đo kiểm chi tiết lớn

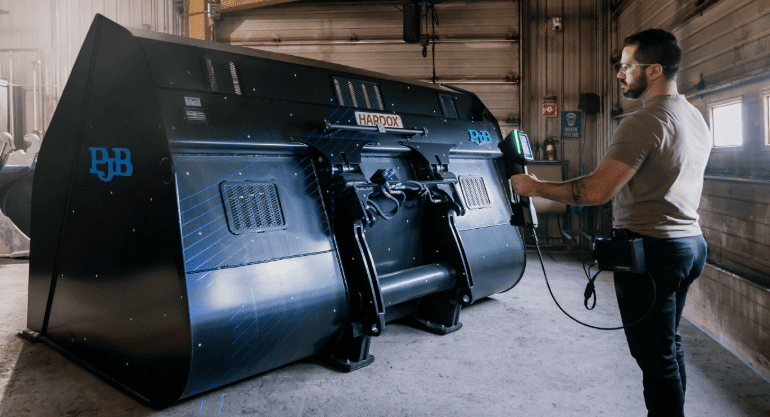

MAX Series đặc biệt phù hợp với những đối tượng có kích thước lớn mà việc di chuyển đến phòng đo là không thuận tiện.

Một số nhóm ứng dụng có thể kể đến:

Khuôn lớn.
Thân máy.
Kết cấu công nghiệp.
Thiết bị sản xuất.
Chi tiết ô tô và phương tiện.
Thiết bị hàng không.
Bồn và kết cấu lớn.
Các đối tượng phục vụ kiểm tra NDT.

MAX Series được Creaform định hướng cho đo kiểm các chi tiết lớn và phức tạp trong môi trường sản xuất.

6. Bảng thông số kỹ thuật HandySCAN 3D EVO và MAX EVO

Thông số	HandySCAN EVO	HandySCAN EVO Plus	HandySCAN EVO Elite	HandySCAN MAX EVO	HandySCAN MAX EVO Elite
Độ chính xác	0,025 mm	0,025 mm	0,020 mm	0,150 mm	0,075 mm
Tốc độ đo	1,3 triệu phép đo/s	1,8 triệu phép đo/s	2,8 triệu phép đo/s	2,25 triệu phép đo/s	2,25 triệu phép đo/s
Độ phân giải đo	0,025 mm	0,025 mm	0,025 mm	0,04 mm	0,04 mm
Laser	22 + 1	30 + 1	46 + 1 + Pointer	38 + Pointer	38 + Pointer
Kích thước chi tiết khuyến nghị	0,05–4 m	0,05–4 m	0,05–4 m	1–10 m	1–15 m
Khối lượng	1,02 kg	1,04 kg	1,04 kg	1,28 kg	1,28 kg

Thông số có thể thay đổi theo cấu hình và điều kiện đo; doanh nghiệp nên xác định yêu cầu ứng dụng trước khi lựa chọn model.

7. Nên chọn HandySCAN EVO hay HandySCAN MAX?

Việc lựa chọn không nên chỉ dựa trên thông số độ chính xác mà cần xem xét kích thước chi tiết, yêu cầu đo, môi trường làm việc và mục đích sử dụng.

Chọn HandySCAN EVO khi:

Đo chi tiết nhỏ và trung bình.
Cần độ chính xác cao.
Thực hiện QA/QC thường xuyên.
Thiết kế ngược sản phẩm.
Phát triển sản phẩm.
Cần thiết bị nhỏ gọn, cơ động.

Chọn HandySCAN MAX khi:

Đối tượng đo có kích thước lớn.
Cần di chuyển quanh chi tiết trong quá trình quét.
Đo kết cấu, máy móc hoặc thiết bị lớn.
Thực hiện kiểm tra tại hiện trường.
Có nhu cầu kết hợp đo kiểm, reverse engineering hoặc NDT.

Nhờ cách phân bổ sản phẩm theo kích thước và yêu cầu đo, hệ sinh thái HandySCAN 3D mới hướng đến khả năng mở rộng từ những chi tiết nhỏ đến các đối tượng lớn mà vẫn duy trì một trải nghiệm phần mềm và vận hành tương đối thống nhất.

>> FARO Blink – Máy quét laser 3D với công nghệ Point Cloud và hình ảnh 360° cải tiến

8. Meso Group cung cấp giải pháp Scan 3D công nghiệp và đo kiểm chính xác

Việc lựa chọn máy quét 3D cần dựa trên nhiều yếu tố như kích thước sản phẩm, độ chính xác cần đạt, loại bề mặt, yêu cầu QA/QC, thiết kế ngược hay nhu cầu số hóa dữ liệu.

Meso Group định hướng cung cấp giải pháp 3D Scanning – đo kiểm – reverse engineering – QA/QC cho doanh nghiệp sản xuất, giúp khách hàng lựa chọn thiết bị và quy trình phù hợp với bài toán thực tế.

Các dòng HandySCAN 3D như EVO, EVO Plus, EVO Elite, MAX EVO và MAX EVO Elite có thể được xem xét cho những nhu cầu khác nhau, từ kiểm tra chi tiết cơ khí đến đo các kết cấu có kích thước lớn.
